液面计的型式和结构介绍_浮球液面计

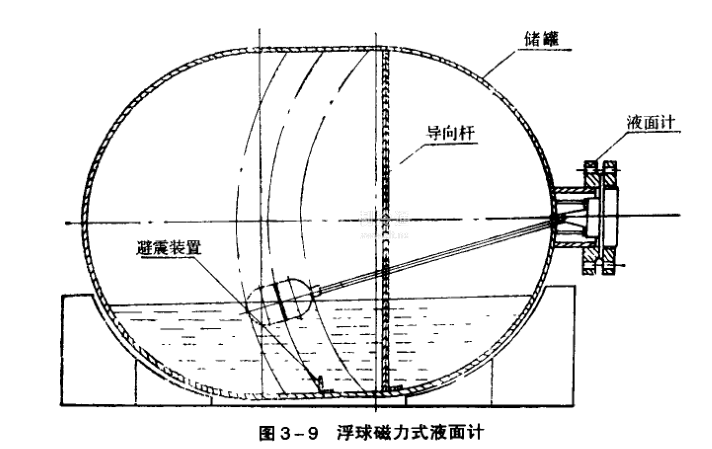

浮球液面计又称浮球磁力式液面计(图3一9)。其工作原理是当容器内液位升降时，以浮球为感受元件，带动连杆结构通过一对齿轮使互为隔绝的一组门形磁钢转动，并带动指针使得刻度盘上指示出容器内的充装量。多安装在各类液化气体汽车槽车和油品汽车槽车上。它具有以下优点：

    (1)结构简单、动作可靠、精度较高、安装维护方便，具有耐震动、耐磨损、耐压、耐高温和耐腐蚀等特性。

    (2)表盘指示直观，读数清晰、准确可靠。

    (3)由于内部传动机构与表盘及指针互为隔绝，因而这种液面计的密封性能极好。
