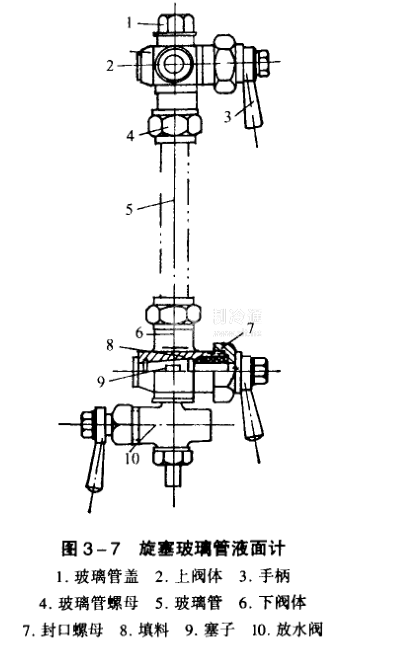

玻璃管式液面计的结构简单，由上阀体、下阀体、玻璃管和放水阀等构件组成(如图3-7)。安装维修方便，通常在工作压力0.6 MPa和介质为非易燃易爆或无毒的容器中。
用于容器上的玻璃管式液面计有定型产品，玻璃管的公称通径为4515 mm和4525 mm两种(其尺寸见表)。玻璃管直径过小易产生毛细管现象，液位显示会与实际液位稍有偏差。液面计玻璃管的中心线与上、下阀体的垂直中心线应互相重合，否则在安装和使用过程中玻璃管容易损坏。液面计应有防护罩，防止玻璃管损坏时介质外溢造成事故。防护罩最好用较厚的耐温钢化玻璃板制成，将玻璃管罩住，但不影响观察液位。防护罩也有用铁皮制作的，为了便于观察液位，在防护罩的前面应开有宽度大于12 mm、长度与玻璃管可见长度相等的缝隙，并在防护罩后面留有较宽的缝隙，以便光线射入，使压力容器操作人员清晰地看到液位。
