压力容器法兰与筒体的连接型式_整体法兰

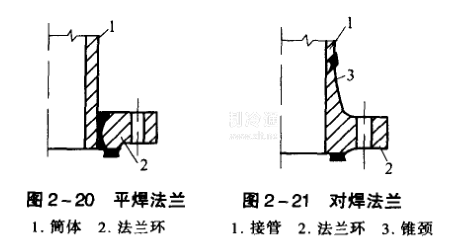

法兰与法兰颈部为一整体或法兰与容器的连接可视为相当于整体结构的法兰，称为整体法兰。根据它与筒体的连接型式又可分为平焊法兰(见图2-20)和对焊法兰(见图2-21，亦称长颈法兰)两类，平焊法兰是将法兰环套在筒体外面，用填角焊.与筒体连接的法兰。这种法兰因其结构简单、制造容易而使用广泛。但是其刚性差，受力后容易产生变形和泄漏，有时还导致筒体弯曲，所以一般只用于直径较小，压力、温度较低的低压容器上。对焊法兰是通过锥颈与筒体对焊连接的法兰。这种法兰因根部带有较厚的锥颈圈，不仅刚性较好，不易变形，而且法兰环通过锥颈与筒体对接，局部应力较平焊法兰大大降低，而强度增加。但这种法兰制造比较困难，所以仅在中压容器上采用。
