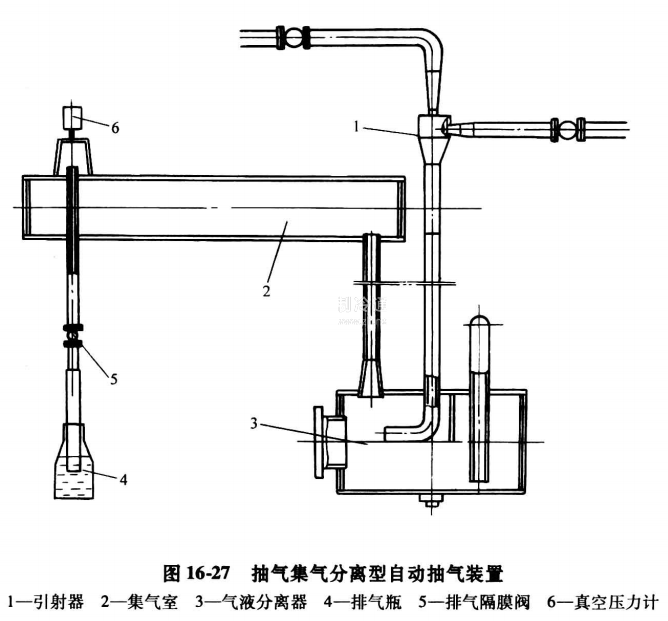

图16-27是一种抽气集气分离型自动抽气装置的示意图。这种型式的自动抽气装代中，通常设有大容最的集气室2，用来储存抽取到的不凝性气体。溶液泵将高压稀溶液泵入引射器1，利用引射器喷嘴出口端形成的低压区，抽取机组内的不凝性气体，形成气液混合物进入分离器3,混合物分离后，溶液回到吸收器，气体则通过管道进入集气室2，并聚集于其顶部的空间中。排气时，先关闭抽气管路和回液管路上的阀门，此时溶液仍在不断进入引射器，集气室内的气体被压缩，压力升高。
当集气室内的压力高于大气压力时，就可打开排气隔膜阀5，直接排气。排气时先通过透明塑料管，将夹带气泡的溶液排至盛有溴化锂溶液的排气瓶4中，气体由瓶口排出，溶液留在瓶中。
当从透明塑料管内观察到溶液中已不夹带气泡时，则排气过程结束。装在集气室顶部的薄膜式真空压力计6，用来测量储气室内不凝性气体的压力。当压力超过一定值时，发出信号，进行排气操作。根据薄膜真空压力计发信周期的变化，也可判断机组气密性的好坏。
