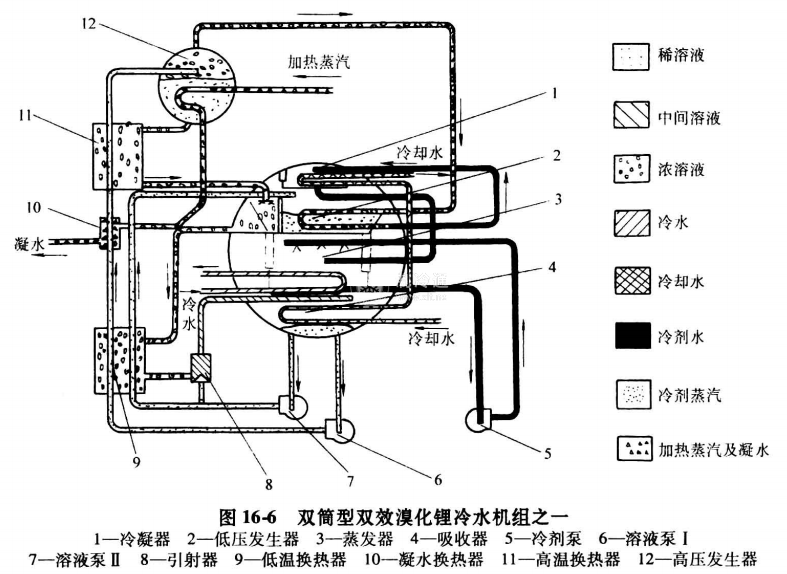

图16-6为一种串联溶液流程的双筒型双效溴化锂冷水机组。在上方的筒体内布置高压发生器;在下方的筒体内，低压发生器和冷凝器上下布置在筒体的上部，蒸发器和吸收器则上下布置在筒体的下部。

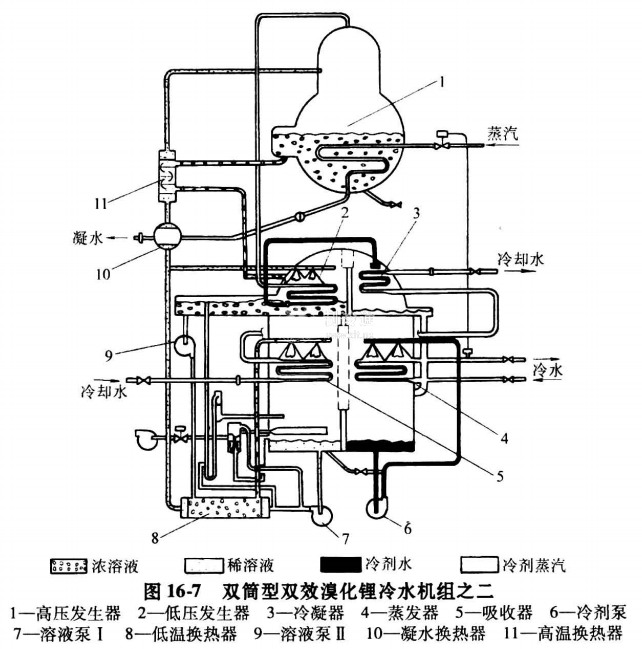

图16-7为一种串并联溶液流程的双筒划双效溴化锂冷水机组。高压发生器1独置于上筒体;低压发生器、冷凝器、蒸发器和吸收器共置于下筒体。低压发生器2与冷凝器3并列布置在下筒体的上方，蒸发器4与吸收器5并列布置在下筒体的下方。稀溶液经过低温换热器8后，分为两部分:一部分再经凝水换热器10和高温换热器11后，进高压发生器1;另一部分直接进低压发生器2,高、低温溶液换热器采用板式结构，以缩小体积及溶液充注量。
机组设有三台屏蔽泵:冷剂泵6用于蒸发器中冷剂水的喷淋循环;溶液泵1将稀溶液送入高压发生器;溶液泵Ⅱ将低压发生器中浓缩的浓溶液，通过低温溶液换热器8,送至吸收器的喷淋系统，进行浓溶液的直接喷淋。
