ccx三效循环流程的工作原理同双效循环流程一样，即回收高压部分释放的冷凝热用于低压部分的发生过程来提高循环的热力系数。这种循环被称为GCX(Generator-Condenser heat exchange)回热循环。机组的溶液回路可采取串联、并联和小并联等不同的流程。其热力系数的理论值可达1.7。

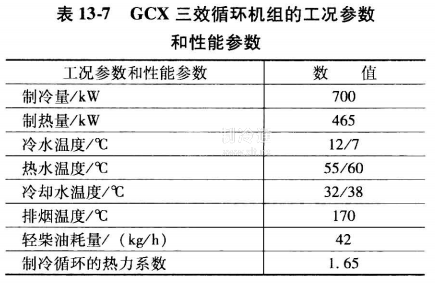

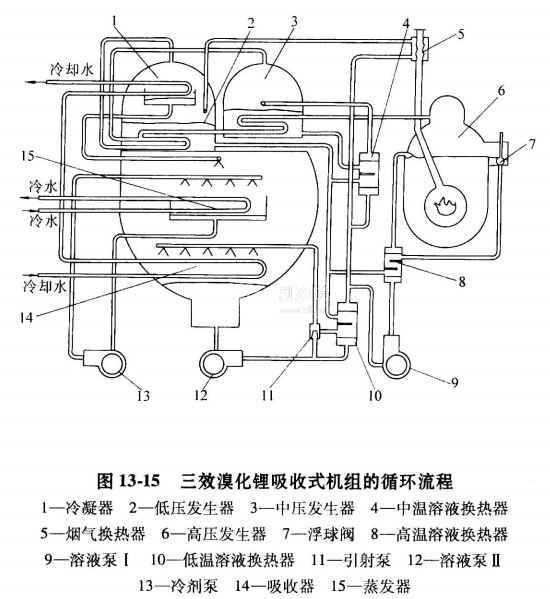

图13-15是我国于1997年研制的三效溴化锂吸收式机组的循环流程图。该机组采取GCX三效循环流程。其结构比较简单，是在二效直燃型机组的基础上增加一个发生器、一个溶液换热器和烟气换热器。高压发生器采用圆炉筒烟管式结构，高温溶液换热器采用板式结构，二者都按工作压力0. 6MPa(表压)设计。燃料的燃烧热是机组的驭动热源，并在高压发生器中被直接利用。高压和中压发生器所产生冷剂蒸汽的冷凝热，通过回热被中压和低压发生器用作加热热源。因此，在中压和低压发生器中，燃烧热被间接地第二和第三次利用。机组的工况参数和性能参数见表13-7。
