热水和冷水采用同一回路的直燃型溴化锂吸收式冷热水机组，是一种通常使用的制冷或采暖专用机。在制冷工况下，它按双效溴化锂吸收式机组的串联或并联循环流程工作;在采暖工况下，它按冷剂蒸汽在蒸发器内冷凝的溴化锂吸收式制热循环流程工作。

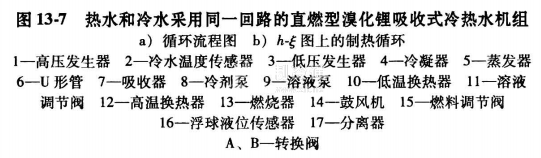

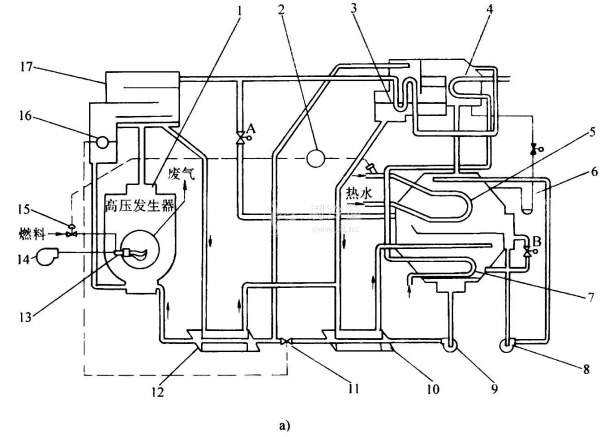

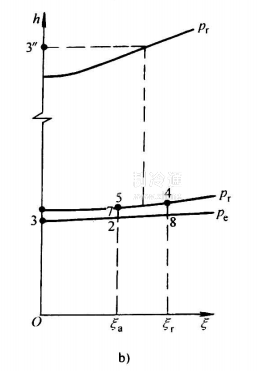

图13-7为热水和冷水采用同一回路的直燃型溴化锂吸收式冷热水权以及其制热循环流程图上的表示。在制冷工况，转换阀A、B关闭，机组按稀溶液在低温溶液换热器之后分流的双效溴化锂吸收式机组的并联循环流程工作。在采暖工况，转换阀A, B开通，冷剂蒸汽经转换阀和旁通管路，自高服发生器流入蒸发器并在其中冷凝;冷剂水经转换阀和旁通管路，自蒸发器流入吸收器并在其中稀释浓溶液;热水在蒸发器传热针内被加热，并经冷水回路向机组外供热。
