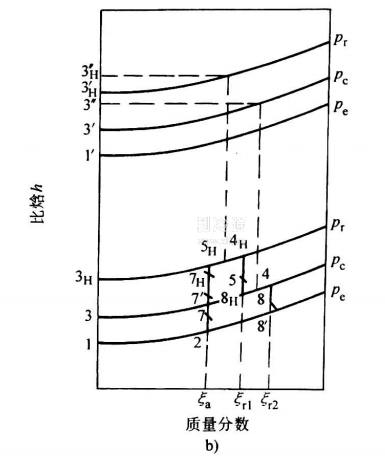

浓溶液经低温溶液换热器的冷却降温过程。在图b上的过程线为4-8。由低压发生器流出的浓溶液，在图上的状态点为4，进入低温溶液换热器的壳程，被管程中的稀溶液冷却到状态点8,其温度降低，但其质量分数保持不变。
浓溶液在吸收器中的吸收过程。在图b上的过程线为8-8'-2。吸收器中的压力为蒸发压力Pe，流入吸收器的浓溶液所处的状态点8为过热态。因此，浓溶液进入吸收器后，有一部分冷剂蒸汽闪发出来，其质量分数略有提高，闪发终了的状态点8’为平衡态。随后，喷淋到吸收器传热管簇上的浓溶液，吸收来自蒸发器的冷剂蒸汽，同时向管内的冷却水排放热量;在吸收器的出口处，溶液稀释到状态点2,成为稀溶液。因此，过程线8-8’为闪发过程，8'-2为吸收过程。
可见，溶液回路的各个过程是在图上的等质量分数线以及等压线Pr和Pc之间的区域内发生的，其循环流程按顺时针方向进行。
