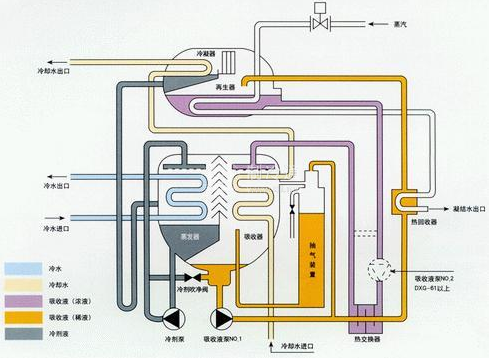

双效蒸汽型溴化锂吸收式冷水机组的应用系统有两个热源回路:①由高压发生器、凝水换热器和蒸汽锅炉等构成的驱动热源加热回路，高版发生器中的溶液直接被锅炉提供的蒸汽加热浓缩;②由高压发生器和低压发生器等构成的冷剂蒸汽加热回路，低压发生器中的溶液，由高压发生器中发生的冷剂蒸汽加热浓缩。
双效机组的冷却水和冷水回路与单效机组相同。剂水回路由低压发生器、冷凝器、节流元件、蒸发器和冷剂水泵等构成一溶液回路由吸收器、溶液泵、低温溶液换热器、凝水换热器、高温溶液换热器、高压发生器和低压发生器等构成。
双效蒸汽型溴化锂吸收式冷水机组的部件比单效机组多，其循环流程也比单效机组复杂。由于溶液回路有两个发生器、两个溶液换热器和凝水换热器等部件，可以构成多种溶液循环流程。三类基本的溶液掀环流程是:①串联流程，稀溶液流出吸收器后，先后进入两个发生器;②并联流程，稀溶液流出吸收器后分流，平行地进入两个发生器;③串并联流程，兼有串联流程和并联流程的特点。
