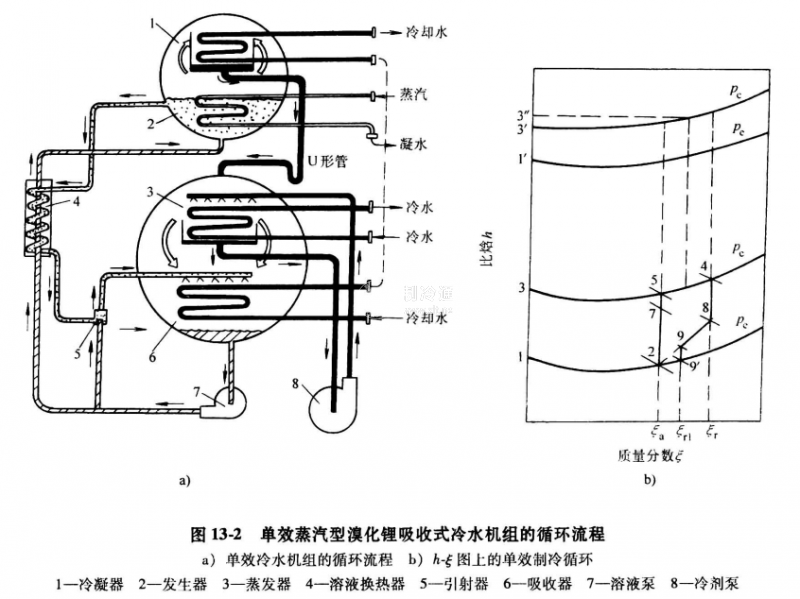

混合溶液在吸收器中的吸收过程 在图13-2b上的过程线为9-9'-2,吸收器中的压力为蒸发压力Pe，流入吸收器的混合溶液所处的状态点9为过热态。因此，混合溶液进入吸收器后，有一部分冷剂蒸汽闪发出来，其质量分数略有提高，闪发终了的状态点9’为平衡态。
随后，喷淋到吸收器传热管簇上的混合溶液，吸收来自蒸发器的冷剂蒸汽，同时向管内的冷却水排放热量;在吸收器的出口处，溶液稀释到状态点2，成为稀溶液。因此，在图上过程线9-9’为闪发过程，9'-2为吸收过程。
可见，溶液回路的各个过程是在图上的等质量分数线以及等压线Pc和Pe之间的区域内发生的，其循环流程按顺时针方向进行。在发生过程中,溶液被浓缩，浓溶液与稀溶液的质量分数之差称为放汽范围。随着放汽范围的增大，溶液的循环量减小，机组的热力系数增大，汽耗减小。
