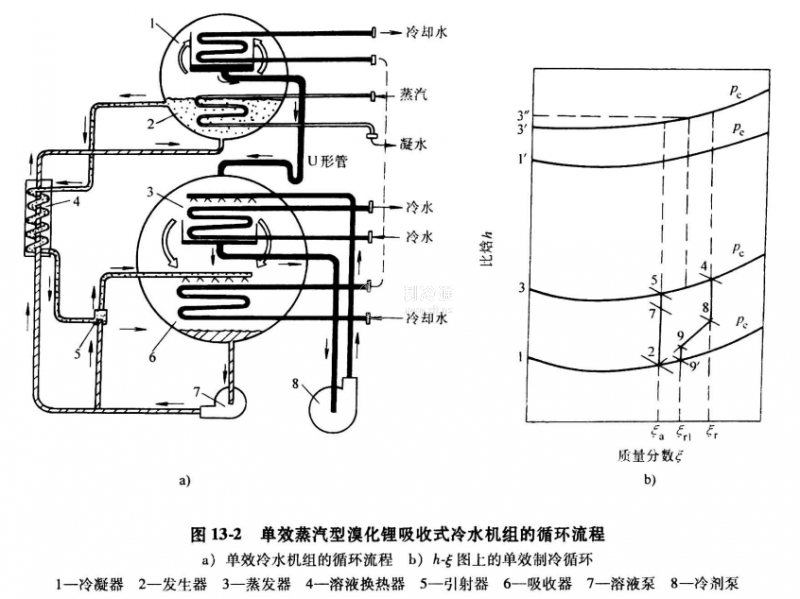

稀溶液在发生器中的发生过程 在图13-2b上的过程线为7-5-4。发生器中的压力为冷凝压力pc，流入发生器的稀溶液所处的状态点7为过冷态。稀溶液被传热管簇内的蒸汽加热到冷凝压力Pc下的平衡点5后开始沸腾;在发生器的出口处，溶液浓缩到状态点4,成为浓溶液。因此，过程线7-5为预热过程，5-4为发生过程。发生过程产生的冷剂蒸汽为冷凝压力Pc下的过热蒸汽，其状态点为3",其温度取为状态点5和状态点4的温度平均位。
浓溶液经溶液换热器的冷却降温过程 在图13-2b上的过程线为4-8。由发生器流出的浓溶液进入溶液换热器的壳程，被管程中来自吸收器的稀溶液冷却到状态点8,其温度降低，但其质量分数保持不变。
浓溶液和稀溶液在进入吸收器之前的混合过程 在图13-2b上的过程线为2-8-9。吸收器为喷淋式结构。为了保证吸收器的传热管簇被喷淋的溶液充分覆盖，通常将来自溶液换热器的浓溶液(状态点8)和一部分来自吸收器的稀溶液(状态点2)混合后喷淋到吸收器的传热管簇上。如图13-2a所示，混合过程是在引射器5中进行的。混合溶液的状态点9，位于状态点2和状态点8的连接线上。如为浓溶液直接喷淋，则无此过程。
