工业制冷桶泵机组的控制回路特点

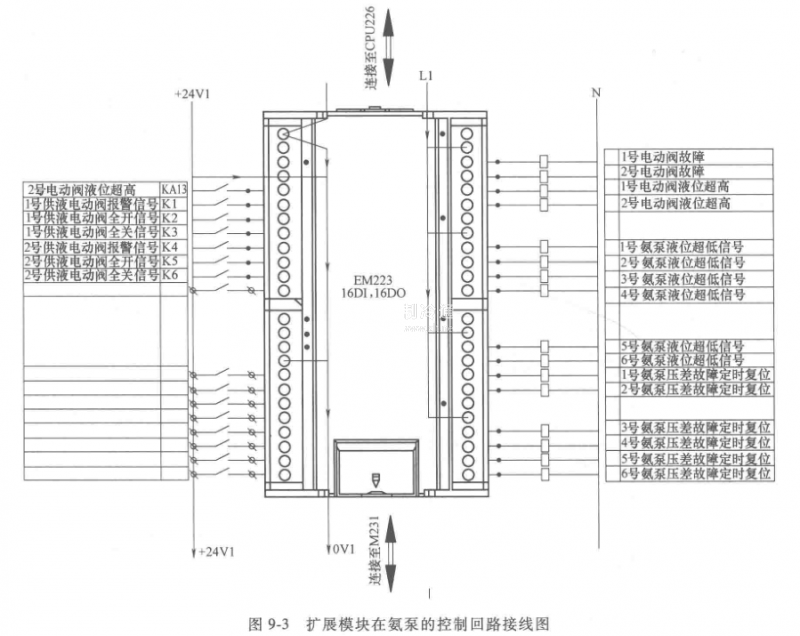

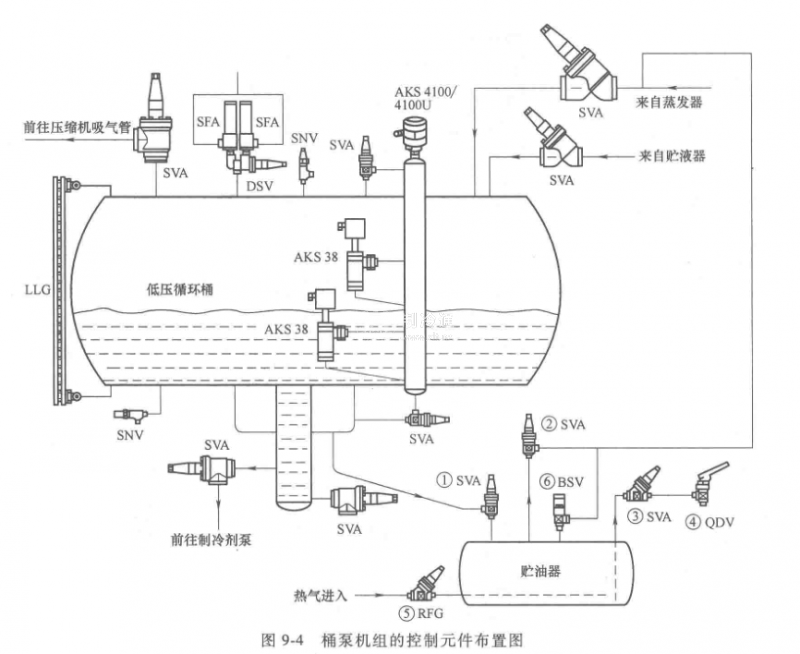

这个控制回路包括低压循环桶的供液与液位控制(正常液位、超高液位、低液位等)、泵的压差保护、泵的故障报替、泵的电流过载等(图9-3)。这种控制的功能特点是：如果液位控制采用电子元件，那么报警液位就应该采用机械式的控制元件。如图9-4所示，液位控制是采用AKS 4100/4100U，而低液位报警和高液位报替则采用AKS 38机械式的控制元件，理由是万一电子元件出现故障，至少有机械式的控制元件作为第二重保障。
