工业制冷分离容器的新设计理念

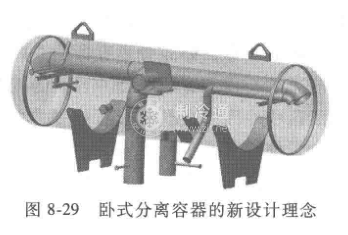

设计卧式分离容器时，在有限的分离空间中，为了使容器的分离能力增大，可以采用两种方法：一是尽量延长容器进气管的长度；二是尽最提高进气管到分离液面的距离。例如设计成图8-29，就是这种概念的一种设计模式。湿式回气管不仅仅是到封头就截止，而是将喷嘴直接延伸进入部分封头，允许液体撞击分离器的封头位置而不飞溅，使液滴凝聚形成流体在封头部沿壁往下流动，最后流入运行液面实现分离。喷嘴与水平湿式回气管的连接形式，不是在产品目录上看到的水平方式，而是形成一定的角度。
