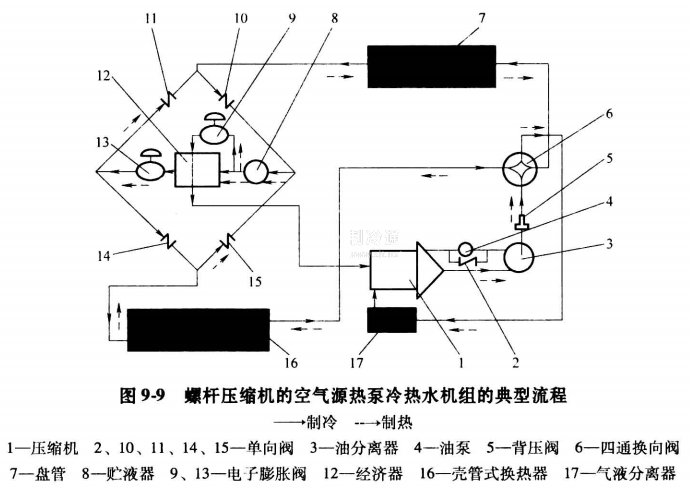

图9-9所示为螺杆压缩机的空气源热泵冷热水机组的典型流程。在制冷工况时，压缩机1排出的高温、高压制冷剂气体进入油分离器3，在油分离器中，油被分离出来，经过单向阀2回到压缩机1,油泵4为预润滑油泵，在机组起动前向压缩机供油;在压缩机运转后，机组利用高低压压趁将油经单向阀2向压缩机供油。从油分离器出来的制冷剂气体，经背压阀5到四通换向阀6,在盘管7中，制冷剂气体与空气热交换，变为液体，制冷剂液体经单向阀10到贮液器8。贮液器8出来的制冷剂液体，绝大多数进入经济器12，小部分通过电子膨胀阀9,节流后进入经济器。节流后的制冷剂，在经济器中与制冷剂液休进行热交换，制冷剂汽化后进入压缩机。在汽化过程中，进入经济器12的制冷剂液体吸收热量进一步冷却，这一部分制冷剂液体通过电子膨胀阀13后节流降压，再经过单向阀14进入壳管式换热器16，制冷剂吸收热量而汽化，通过四通换向阀6进入气液分离器17，制冷剂气体被吸入到压缩机中，完成制冷循环。
制热工况时压缩机1排出的高温、高压制冷剂气体被排入油分离器3，在油分离器中，油被分离出来，经过单向阀2回到压缩机1，从油分离器出来的制冷剂气体，经背压阀5到四通换向阀6，在壳管式换热器16中，高温、高压气体经冷凝放热，变为液体，制冷剂液体经单向阀15到贮液器8,贮液器出来的制冷剂液体，绝大部分进入经济器12。小部分通过电子膨胀阀9节流后进入经济器，节流后制冷剂在经济器中与制冷剂液体进行热交换，制冷剂汽化后进入压缩机，在汽化过程中，进入经济器12的制冷剂液体吸收热量进一步冷却，这部分制冷剂液体通过电子膨胀阀13后节流降压，再经过单向阀11进入盘管7，与空气进行热交换后制冷剂吸收热量而汽化，通过四通换向阀6后，进入气液分离器17，制冷剂气体被吸入到压缩机中完成制热循环。
