1.流量控制

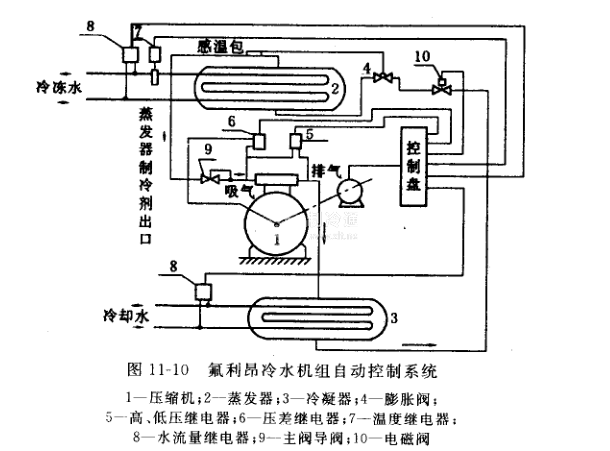

图11-10中，使用冷冻水作为载冷剂的蒸发器，制冷剂在管内蒸发，循环水在管外流动，为控制制冷剂在管路的流量，采用了较简单的温度式膨胀阀4。膨胀阀的感温包安装在蒸发器的制冷剂出口管路上，膨胀阀则安装在给蒸发器供液的管道上，在膨胀阀前的供液管道上装有电磁阀10，它的电路与压缩机的电路连锁，当压缩机起动时，必须待压缩机运转后，电磁阀的线圈才通电，开启阀门向蒸发器供液。使压缩机易于起动。反之，停机时，首先切断电磁阀线圈电路，关闭阀门停止向蒸发器供液后，再切断压缩机电源，这样当再次起动压缩机时，可避免产生液击现象，自动保证制冷压缩机起动和停机。
2.吸气压力的控制
采用主阀一导阀组9控制，它安装在压缩机吸气管与蒸发器制冷剂出口管道之间，当主阀阀后压力(吸气压力)高于额定值时，恒压导阀关闭.切断主阀活塞上部的气路，主阀关闭，保证吸气压力不超过允许数值。防止吸气压力过高而使压缩机配用的电动机过负载。
3.高低压继电器一吸排气压力保护
它分别接于压缩机排气管和吸气管上，目的是防止压缩机排气压力过高和吸气压力过低。
4.压差继电器一油压保护
压差继电器连接于制冷压缩机油泵出口端与压缩机曲轴箱之间，用于防止油压过低，压缩机润滑不良。
5. 温度继电器一防止冷冻水冻结
温度继电器7安装在壳管式蒸发器的冷冻出水管路上，以防止冷冻水冻结。一般将水温控制在2-3℃之间，当温度过低时停止制冷机运转。温度继电器的感温包应插入冷冻水管路中，否则控制不准确。
6.水流量继电器
水流量继电器8分别安装在蒸发器与冷凝器进水管及回水管之间，当蒸发器或冷凝器的冷却水量过低时，自动停止压缩机运转，以防蒸发器冻结或冷凝压力过高。
