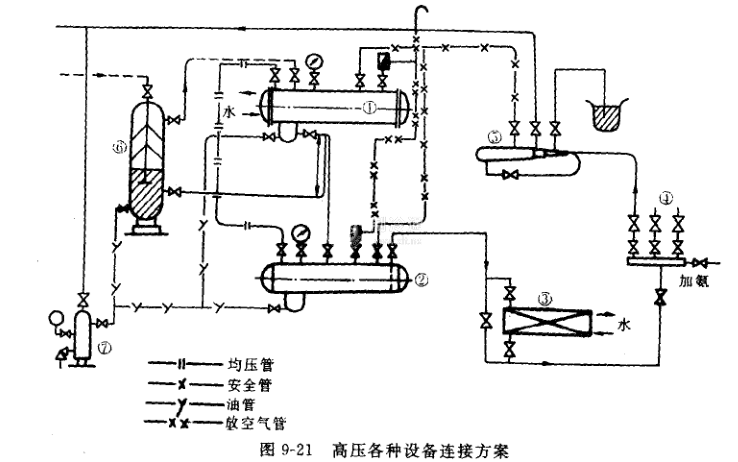

图9-21是高压各种设备如冷凝器、贮液桶、分油器、空气分离器等以及集油器、加氨站的管道连接方案。
设备的标高对设备的使用效果是有很大影响的。比如冷凝器出液管应比高压贮液桶上表面高200~250mm，以保证液体顺利进人入贮液栋为此还要在高压贮桶上部与冷凝器上中部连接一根均压管，使两者处在同一气压下。集油器应在标高最低处以便于放油。油分离器因为是洗涤式，应置冷凝器旁以保证供洗放空气的混合气体，进口应与冷凝器及防压贮液桶均压管连结，保证两个容器内的空气一起放出，空气分离器最好安在近贮掖器，以便供液。
从各个设备的安全阀引出的安全管都应最后集中到安全总管上，安全总管引出机房之外排向大气，其开口高度一般应高于半径为50ｍ的范围内最高建筑物。还要注意高压贮液器的出液管应接在插到桶底的管子接头上。
分油器、冷凝器、和贮液器均有放油管，这些管子引出之后都要最后集中到集油器的进油管上，统一由集油器放油，这是因为直接从上面这些高压设备直接放油是不允许的。集油器应设压力表和油面指示器。集油器的降压管应接在氨液分离器前面的回气管路上。
