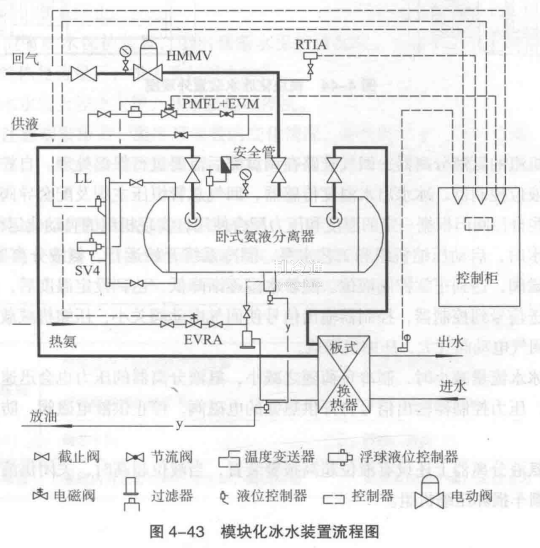

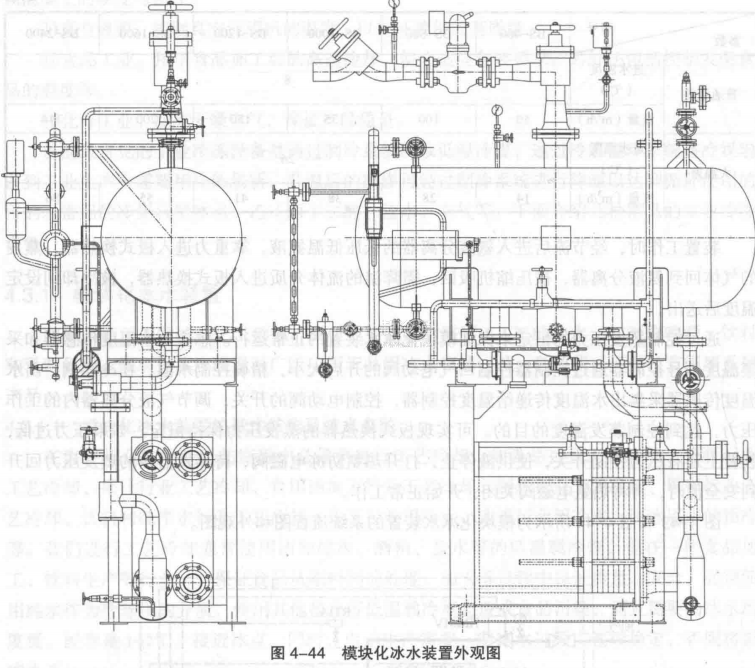

图4-43和图4-44所示为模块化冰水装置的系统流程图和外观图。其中，机组的氨液分离器、回气管路在调试完后需要进行保温处理。自控元件部分有供液电磁阀、液位控制器、冰水出水温度传感器、回气总管恒压主阀及配套导阀、热氨防冻电磁阀等，这些自控阀门根据一定的温度和压力配合使用，实现机组的自动化运行。
制取冰水时，启动压缩机组和工艺水泵，制冷系统开始运行。氨液分离器液位过低时，开启供液电磁阀，达到正常控制液位。随着水温逐渐降低，达到设定温度后，出水管上的温度传感器发送信号到控制器，控制器输出信号使回气电动阀关小，压缩机减载。反之，冰水温度升高则回气电动阀开大，压缩机增载。
当工艺冰水流量减小时，制冷负荷随之减小，氨液分离器的压力也会迅速减小。当达到设定压力时，压力控制器输出信号打开供热氨的电磁阀，停止供液电磁阀，防止板式换热器发生冻结。
另外，氨液分离器上还设有液位超高报警装置，当液位超高时，关闭供液电磁阀，声光报警，防止潮车损坏压缩机组。
