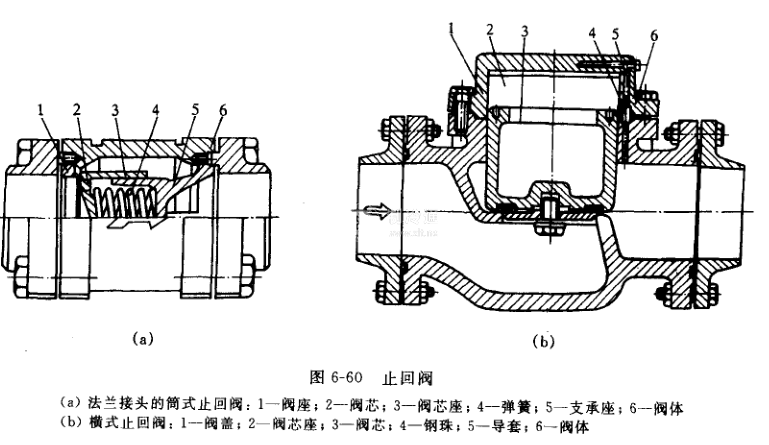

图6-60为止回阀，其中(a)为直通的筒式止回阀，可以作水平的、朝上的、朝下的或倾斜等位置与流向的止回安装，其中(b)是横式止回阀，全靠阀芯自重关闭，所以必须水平安装才起到止回作用。
止回阀又称单向阀，是一种只允许流体单方向流动的阀，在制冷系统中常用于下列场合：

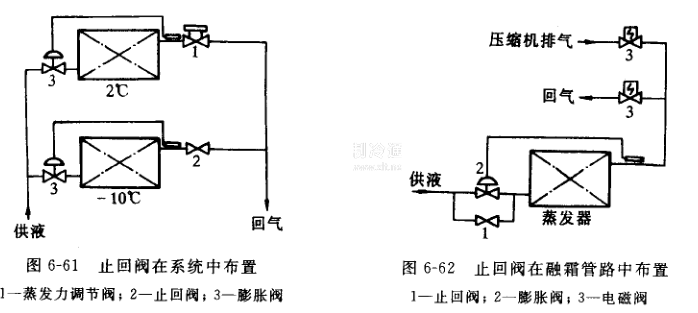

①对于单机多库的情况下，一般不同库温的蒸发器的蒸发温度是不相同的。在蒸发温度低的蒸发器出口管路上应装止回阀，如图6-61所示。它能阻止高温蒸发器的制冷剂冷凝在低温蒸发器内，避免压缩机启动时产生液击。
②当压缩机安装地方的温度低于冷凝器或贮液器安装处的温度，为了避免在停车后制冷剂倒流回压缩机，应在排气管上装止回阀。
③对于会产生反压差的管道，装设止回阀可阻止反压差对自控阀门的强制开启，以保证气、液单向流动，系统正常工作。例如氟利昂制冷系统，当采用热气融霜时，应将止回阀并联在热力膨胀阀上，以便在融箱时蒸发器中的冷凝液经过止回阀回到液管中去，而正常制冷时又不影响热力膨胀阀工作，如图6-62所示。又如不同压力容器的自动放油，当其放油总管为一根时，为防止高压容器放油时因反压差大而窜到低压容器中，因此，常在低压容器放油电磁阀后装上止回阀。

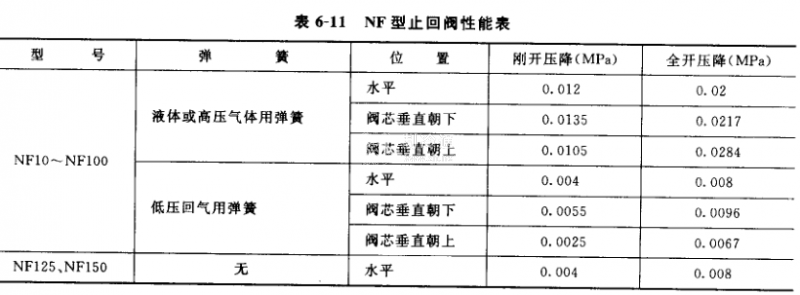

通径在100mm以下一般为筒式，止回阀性能见表6-11。
