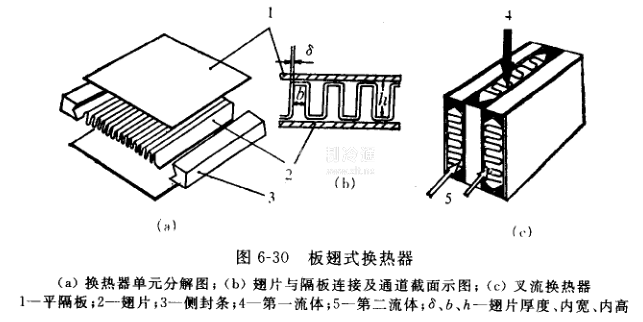

板翅式换热器为近年发展起来的新型换热器之一。它是在金属平板之间紧密的夹嵌着波纹状金属导热翅片，并在四周加上侧封条进行整体钎焊而成，如图6-30。
板翅式换热器包括若干个换热的基本单元体及进、出口处的流体分配段和集流箱等部分。基本单元体由波纹状翅片、平隔板、侧封条组成。其换热面积包括平隔板和翅片。通常隔板称一次换热面，翅片称二次换热面。换热过程依靠翅片和隔板来完成。热流体通过翅片和隔板将热量传到冷流体通道中的翅片，从而实现冷热流体间的换热。
板翅式换热器的翅片既起换热作用(约占总换热面积80%左右)，又起两块隔板之间的加强作用。所以要求翅片与平隔板的材料尽量要薄，但又要有一定强度和耐压能力。目前国内生产的板翅式换热器均用铝锰合金制成，翅片厚度为0. 2、0. 3、0. 5mm，隔板厚1 mm左右，翅片高度为4~12mm不等，其可按热流形式组成逆流式、叉流式、叉逆混合式的通道结构。
板翅式换热器单位体积的换热面积比壳管式换热器大10倍以上(可达到4000~5000㎡/m³)；其传热系数为35-350W/ (㎡·℃)；它的结构轻巧、灵活、坚固，是一种很有前途的换热装置。
