气液热交换器是氟利昂制冷装置中常采用的一种换热装置，俗称回热热交换器或回热装置。对R12等制冷系统可提高制冷系数，一方面使制冷剂在节流前得到过冷，另一方面使制冷剂蒸气得到过热，从而提高了制冷剂单位质量的制冷量和防止压缩机产生液击。

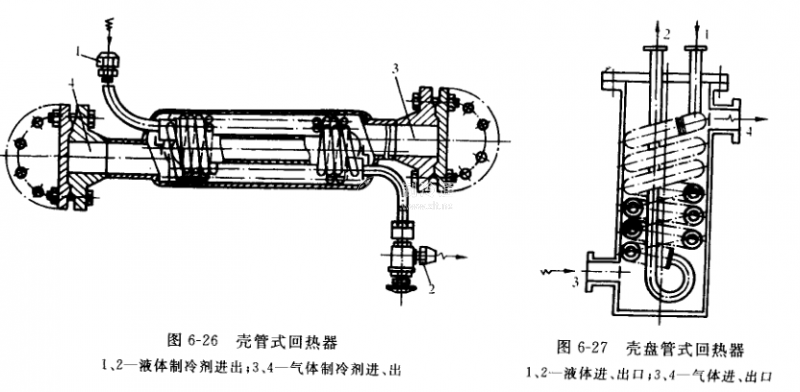

图6-26所示为一般常用的壳管式回热器。它由外壳和带有肋片的内管组成，制冷剂气液在回热器内作相反方向流动进行换热。由于制冷剂气体对壁面的放热系数比液体小，故通常气体均沿有肋片一侧流动。如在图6-26中液体均在管内流动，气体在管外壳体内作反向流动。
图6-27所示为壳盘管式回热器，其基本结构与壳管式冷凝器相似。它以螺旋肋片盘管代替了肋片直管。为保证换热效果，通常制冷剂液体在管内流动，气体在管外壳内作反向流动。
此外，一种结构紧凑、换热效果优良的板式换热器已日益广泛地得到应用。目前板式热交换器在制冷装置中除用作冷凝器和蒸发器外，也有用作回热热交换器的。
对于小型制冷装置，为简化结构，可不专设气液热交换器，而是把由贮液器出来的制冷剂液管与自蒸发器出来的回气管并在一起，两管外面共同包扎绝热材料，使气液通过其管壁进行热交换，实现回热。
