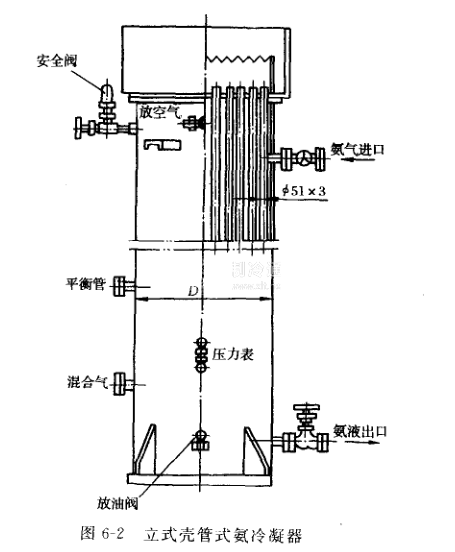

立式壳管式冷凝器与卧式不同之处是外壳的位置和水的分配，见图6-2。冷凝器的顶部装有配水箱，箱内设有挡板，以使冷却水能均匀地分配至各个管口。在每一根钢管上设有一个带斜槽的导流管，水经导流管斜槽沿管内壁成螺旋状运动下降，构成薄膜状的水层，这样可以充分吸收制冷剂的热量，提高冷却效率，节省用水。下降的冷却水，流入混凝土制的水池内。水池同时是冷凝器的基座。在其一侧装有扶梯，可以攀登至配水箱，以进行检查和清除污垢等工作。
制冷剂蒸气是从筒体的上部进入冷却水管间空隙的(筒体内)，并在其中液化，冷凝液逐渐沉积于筒的底部。为了减少被分离的润滑油进人蒸发器的可能性，氨液排出管的接头距简底应有一定的距离。简体内氨液的液面可从装在底部的玻璃指示器来观测。蓄积在底部的润滑油可通过底部的放油阀将油放出。
此外，在冷凝器的主体上装有进气、出液、放空气、均压及安全等管路接头，并接通相应的管路和设备。
立壳管式冷凝器的优点在于：冷却水的流帝大流速高，传热效率高，占地面积小，且都安置在室外，一般的水都可作为冷却水.不易发生堵塞现象，清洗管内水垢时可不必停止工作。
但它耗水量大，在一般水源较少地区不太合适，造价高，搬运不方便，泄漏时不容易发现，到发现时已有大量的氨损失。
