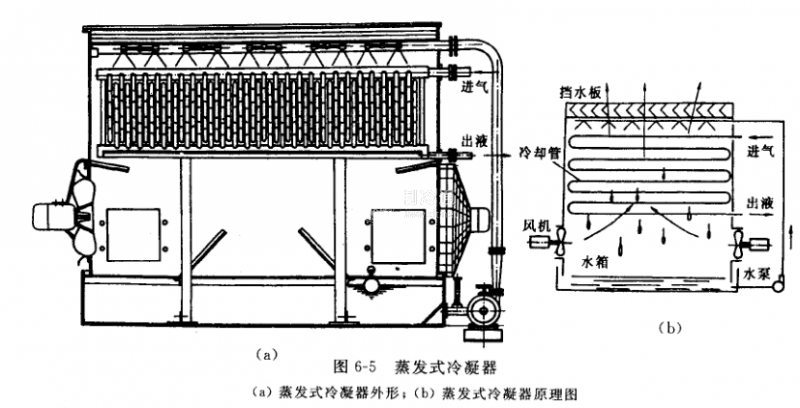

蒸发式冷凝器是依靠冷却水在管外蒸发吸热，实现管内制冷剂蒸气冷却、冷凝和过冷的冷凝器。它由挡水栅、淋水管、冷却管、风机、水泵等组成。制冷剂蒸气自冷却管上部进入管组，冷凝后由下部流出。在水泵作用下。冷却水由淋水管喷淋在冷却管上.水从上部淋下，空气从下向上吹出；在一定的风速作用下，冷却管表面的水即汽化吸收管内制冷剂的热量。汽化后的水蒸气混入空气，进而送入大气，以此实现蒸发冷凝器的工作。蒸发式冷凝器上部设有挡水板，下部设有循环水箱和补水管系。见图6-5。
蒸发式冷凝器适用于城乡水量不足地区，其冷却排管多采用钢管制成，其换热能力主要取决于空气的湿球温度及冷凝温度。目前在可移动式的小型制冷装置中多采用，如移动式室内空调器。
