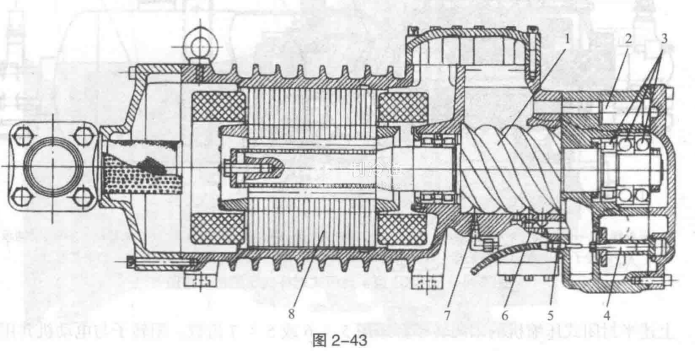

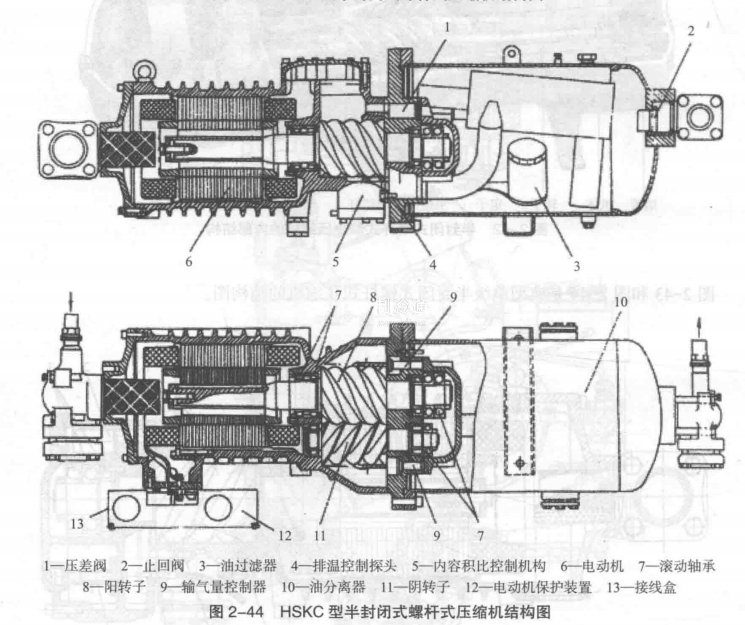

图2-43和图2-44是典型单级半封闭式螺杆式压缩机的结构图。
上述半封闭式压缩机的阳阴转子都采用5:6或5:7齿数。阳转子与电动机共用一根轴，滚动轴承采用圆柱轴承，止推轴承比滑动轴承小，可保持阳阴转子轴心稳定，从而能减少转子啮合间隙，减少泄漏，同时使用润滑油量也减少。图2-44中压缩机的油分离器设置在机体内，以分离油和气体，使得机组装置紧凑，而图2-43的结构，在机体外仍要设置一个油分离器。压缩机供油都采用压差供油，利用排气压力和轴承压力差供油。无油泵，大大简化了供油系统。低压制冷剂进入过滤网，通过压缩机再到压缩机吸气孔口。因此内置电动机靠制冷剂气体冷却，电动机效率高而且有较大的抗过载能力，其尺寸也可相应缩小。
除了少量微型半封闭式螺杆压缩机，大多数压缩机都设置内容积比控制调节机构。
在冷凝压力较高、蒸汽压力较低时，排气温度和润滑油温度或者内置电动机的温度可能会过高，造成保护装置动作、压缩机停机。为了保证压缩机能在工作界限范围内运行，一般采用液体制冷剂喷射冷却进行降温。保护器设定最高温度限制，当传感器信号表明排气温度达到限制温度时，立即打开温控喷液阀，让液体制冷剂从喷油口喷入，以降低排气温度。
