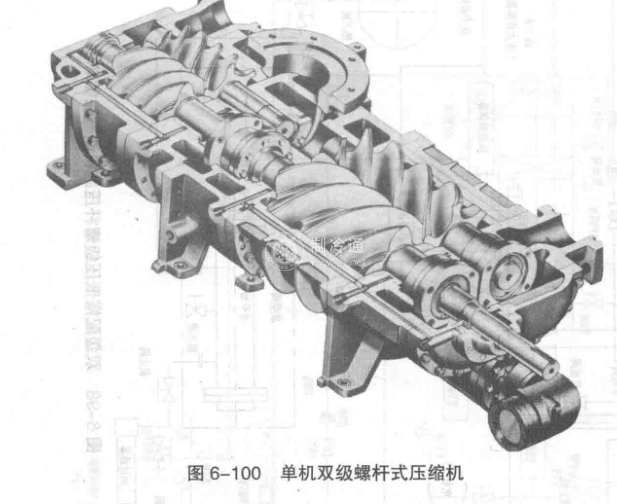

.单机双级螺杆压缩机是由大小不同的两台单级螺杆压缩机装配在一起而成。转子直径大的压缩机为低压级，转子小的压缩机为高压级(图6-100)。压缩机的低压级阳转子通过膜片式联轴器与驱动电动机相联，高压级的阳转子与低压级的阳转子通过联轴器相联，两个阳转子由同一台电动机驱动。
机组的主要部件包括单机双级压缩机、油分离器、油冷却器、油泵、油压调节阀、吸气过滤器、油过滤器、吸气止回阀、排气止回阀、中间冷却器、电控制器、主电动机和联轴器等。

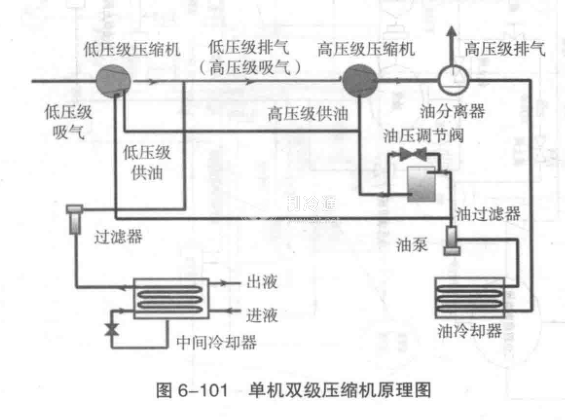

从蒸发器来的气体经吸气过滤器后进入低压级压缩机的吸气口，与喷入的润滑油混合，压缩后的气体进入低压级与高压级之间的连接管道，再与进入该管道的补充气体(从中间冷却器来)混合后，一起被高压级吸入，在高压级被进一步压缩，然后排出进入油分离器，与润滑油分离后进入冷凝器。冷凝后的制冷剂液体分成两路，其中主要一部分进入中间冷却器壳程被过冷后供入蒸发器蒸发制冷；另一部分经节流后进入中冷的管程，与壳程的液体制冷剂进行换热.本身吸热气化后与低压级排气混合，再进人高压级再一次压缩(图6-101)。
从中间冷却方式来看，螺杆式单机双级压缩机采用的都是不完全冷却。这是因为螺杆压缩机润滑形式为喷油润滑，排气温度较低，即使工质为R717时排气温度也能控制在范围之内。
采用单机双级螺杆压缩机，仅仅需要一套润滑系统和一台驱动电动机就可以达到两级压缩制冷的目的，大大地简化了结构，节省了安装空间。
