图5-4为典型的挂壁式分体空调器的结构。其特征是空调器分为室外机和室内机两大部分。每部分均包括换热器、风机、控制电路等，压缩机与节流装置安装在室外机上、室内机与室外机之间用两根中间连接管了控制信号电缆和电源电缆连接起来成为整体。
挂壁式分体空调器的制冷量，般较小，比较适用于家庭或面积不大的其他用途房间。
目前国内挂壁式分体空调器主要有定速和转速可控型(俗称变频空调器)两大类。其中变频空调器又分为交流变频和直流孪频两类。

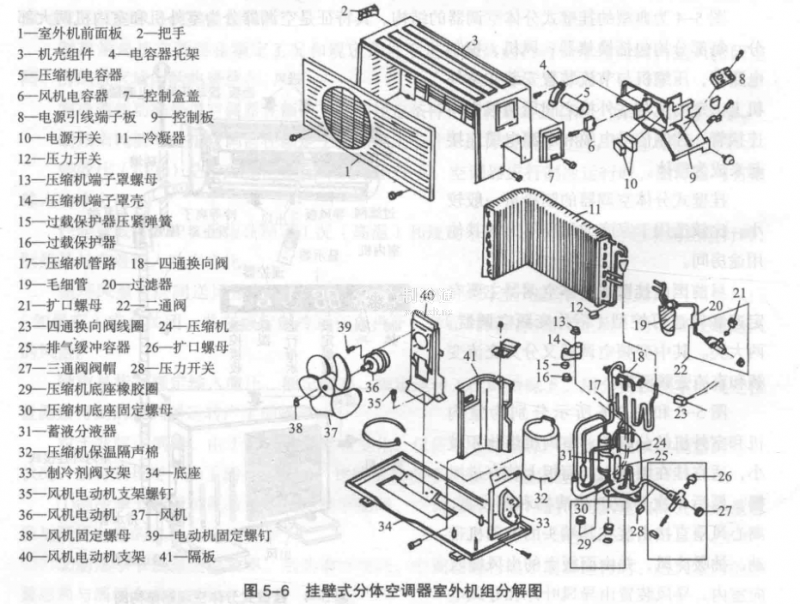

图5-5和图5-6所示分别为室内机和室外机的分解图。室内机组体积较小，适宜挂在墙面上，面板上装有进风栅，栅后依次为空气滤清器和蒸发器。离心风扇直接由装在其端头的电动机带动，抽吸冷风.并由面板上的出风栅吹向室内。导风装置由导风叶片和导风电动机组成，它能将冷风自动地均匀送到室内各处。
