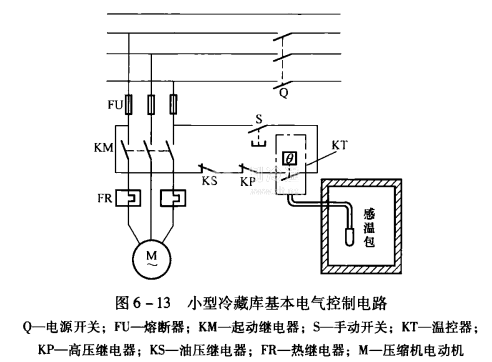

小型冷藏库的电源为380V，基本电气控制电路如图6一13所示，主要由压力继电器和油压继电器对压缩机进行保护，由温度控制器对压缩机进行开停控制。温度控制器与电动机交流起动继电器的线圈串联，当电源开关和手动开关闭合时，电流通过温度控制器及高压继电器、油压继电器等触点把起动继电器线圈接通，使压缩机进行制冷运行。当库内温度达到要求后，温度控制器触点断开，压缩机停止运行。
直冷式小型冷藏库的电气控制系统

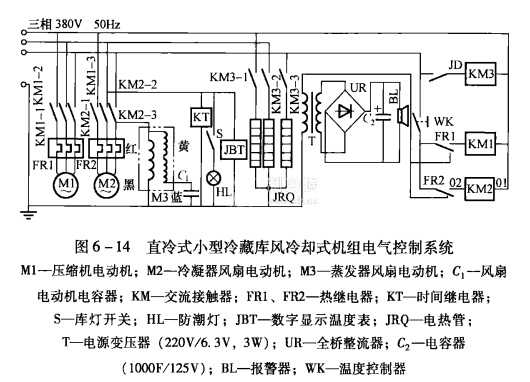

直冷式小型冷藏库风冷却式机组电气控制系统的电路组成如图6一14所示。
间冷式小型冷藏库的电气系统

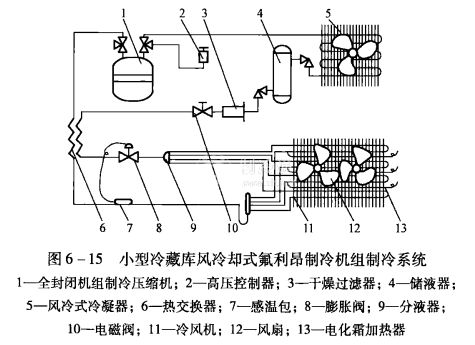

图6一15为小型冷藏库风冷却式氟利昂制冷机组制冷系统，主要由制冷压缩机、风冷式冷凝器、膨胀阀和蒸发器等组成。
