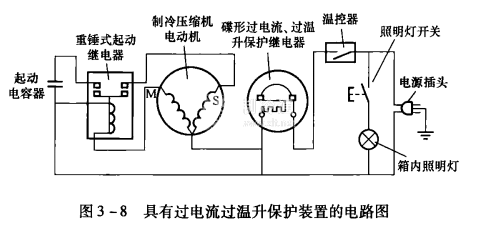

具有过电流、过温升保护的直冷式单门电冰箱电路如图3一8所示。电路由压缩机电动机、重锤式起动继电器和碟形过载保护器等组成起动保护电路;由温控器、门灯及门灯开关构成温控和照明电路。
其工作过程是:在电冰箱接通电源时，温控器处于接通状态，起动继电器起动触点处于断开状态，电流经碟形过载保护器、电动机运行绕组、起动继电器的电流线圈形成回路;由于此时电动机定子绕组中不能形成旋转磁场，因此电动机不能转动，电流急增至额定值的5一6倍，于是起动继电器的电流线圈中产生了较强的磁场力，吸动重锤带动T形架上移，使起动触点接通，电流进入起动绕组中，在定子中产生旋转磁场，电动机开始运转。随着电动机转速的提高，起动电流下降，当电动机转速达到额定转速的50%左右时，起动继电器电流线圈中的电流值小于释放电流，此时的磁场力不足以再吸引重锤，在重力作用下，重锤带动T形架下落，将起动继电器的触点断开，电动机进入正常运转。
当电动机在起动或运行过程中，电路出现过载或压缩机因某种原因造成机壳温升过高时，紧贴在压缩机外壳上的碟形过电流、过温升保护器中的电热丝发热，双金属片在电热丝热量或外壳热量的作用下，发生弯曲变形，达到一定程度后跳起，切断电路，对压缩机进行过电流、过温升保护，以免造成压缩机电动机烧毁。
