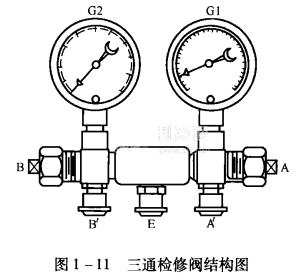

三通检修阀的结构如图1一11所示。GI为-0.1~1 MPa的联程压力表，G2为0~1.6MPa的压力表，在电冰箱制冷系统进行抽真空和充灌制冷剂操作时，接头B’接制冷剂气瓶或充灌器，A’处接真空泵，E处接电冰箱的压缩机。使用时，阀A开，阀B关可进行抽真空操作;若阀A关，阀B开可进行充灌制冷剂操作。
普通修理阀

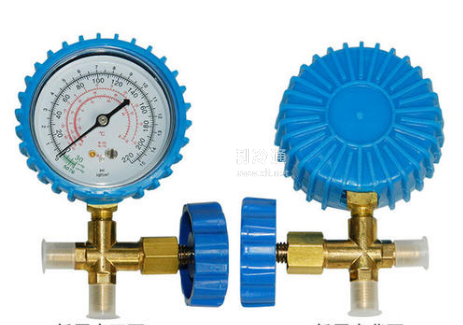

普通修理阀是在电冰箱制冷系统进行维修时经常用的修理阀，其结构如图所示。
普通修理阀有三个接口，使用时压力表右侧的接口与制冷设备连接，与阀体垂直的接口与真空泵或制冷剂钢瓶连接。
