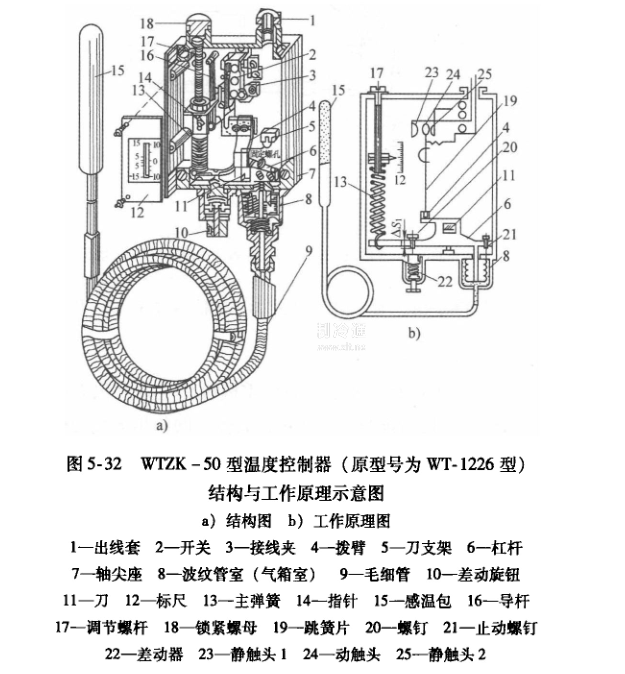

大型冷藏箱中使用的压力式温度控制器常用的有WTZK系列和WTQK系列。图5-32所示为WTZK-50型温度控制器的结构及工作原理示意图。它主要由感温包、毛细管、波纹管室(气箱室)、主弹簧、差动器、杠杆、拨臂、动触头、静触头等部件组成。其中感温包、毛细管和波纹管室构成感温机构。在密封的感温机构中充有R12、 R22或R40(氯甲烷)工质，作为感温剂。
工作原理是：感温包和波纹管室中的感温剂感受到被测介质的温度变化后，感温剂的饱和压力作用于波纹管室，此时波纹管室产生的顶力矩与主弹簧产生的弹性力矩的差值也发生变化，杠杆便在这力矩差值的推动下转动，当转动一定角度后，杠杆将遇到差动器中幅差弹簧的作用，因此杠杆在转动时，波纹管室所产生的顶力矩不仅要克服主弹簧的反向力矩，而且还要克服幅差弹簧的反向力矩。当杠杆继续转动达到一定角度时，拨臂才能拨动动触头，使其迅速动作。
主弹簧也称定值弹簧，它的拉力大小的调节就是设定所需温度的下限值，即设定的停机温度值。其调节方法是用螺钉旋具调节调节螺杆，其数值可从指针所指标尺的数值上看出来。
差动器中的幅差弹簧是调节回差值的。所谓回差值，就是当被测的制冷装置因工作温度降低到所需的数值后而停机，当温度上升后，不是一超过设定温度值的下限就开机，而是允许温度回升几摄氏度再开机，这一允许回升值就称为回差值，它可通过旋转差动旋钮来调节。更贴切地说，调节幅差弹簧的压力的大小，就是设定温度控制器从触头断开状态到闭合状态的温度差值。

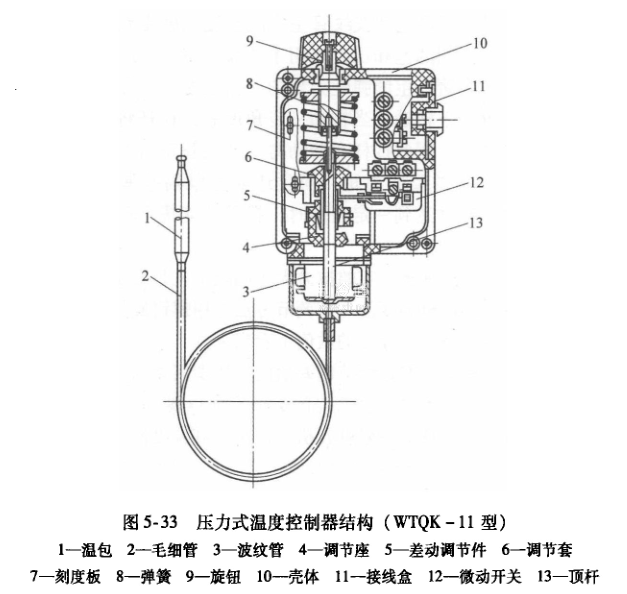

图5-33所示为WTQK一11型温度控制器的结构示意图。WTQK系列与WTZK系列温度控制器不同的是：WTQK系列温度控制器波纹管内的压力直接作用于主弹簧。它通过差动调节件及调节套拨动微动开关，以接通或断开控制电路。
其工作原理是：当被测工质的温度低于设定温度最低值时，弹簧推动顶杆下移，调节套驱动微动开关动作，控制回路被切断。而当被测工质的温度上升，感温包内压力增加，波纹管被压缩，并通过顶杆压缩弹簧，使差动调节件向上位移，驱动微动开关动作，接通控制回路。
在使用时，通过调节旋钮可以改变调节弹簧的弹力，便可以改变温度控制器断开时的温度值，调节弹簧的弹力愈大，微动开关断开的温度值就愈高。差动调节件可以改变它与调节套之间的间隙，间隙愈大，微动开关触头闭合温度与断开温度差值就愈大，因此差动调节件控制了欲控温度的最高值。
