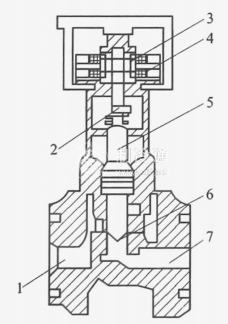

根据传动装置的种类的不同，电子膨胀阀有直动型和减速型两种。直动型电子膨胀阀的电动机直接带动阀芯，结构较简单，调节较迅速，见图12-25;减速型电子膨胀阀的电动机通过减速齿轮副带动阀芯，电机旋转力矩可较小，调节较精密，适用于制冷量较大的场合。
减速型电子膨胀阀的结构如图12-26所示，它由阀体、脉冲步进电机、波纹管、传动机构和阀芯等组成。脉冲步进电机通过传动机构带动阀芯上、下移动，进行制冷剂流量调节。
脉冲步进电机为驱动机构，由微计算机控制，一般是四相电机，电机转子采用永久磁铁形成磁极。微处理器发出指令，由转换电路在各相绕组上按时序施加脉冲驱动电压，使电动机旋转。由于脉冲序列可以正、反变化，脉冲步进电机可以正反换向。
波纹管起密封作用，它将制冷剂流道与运动部分隔开，以防制冷剂泄漏。

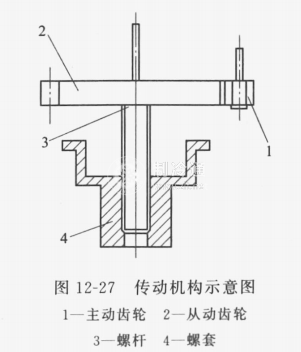

传动机构包括齿轮副和螺纹副，如图12-27所示。小齿轮为主动齿轮，由脉冲步进电机带动，小齿轮带动大齿轮将转速降低。传动螺杆与大齿轮为一体，随大齿轮旋转。由于螺套与阀体上防自转机构的作用，螺套无旋转运动。随着螺杆的旋转，螺套上升或下降，将圆周运动变换成直线运动，并带动阀芯上下移动。
图12-26与图12-27所示电子膨胀阀的通道结构形式为圆锥阀。
