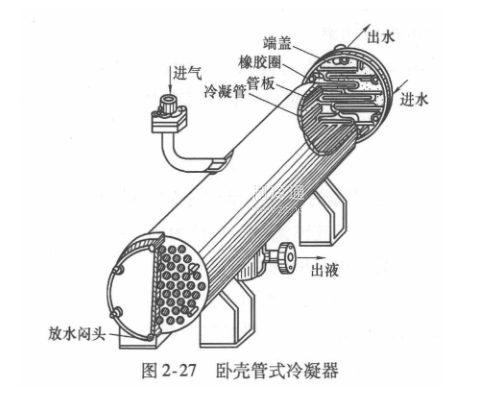

水冷式冷凝器中使用较多的为卧壳管式冷凝器,其结构如图2-27所示。卧壳管式冷凝器采用水平放置,主要结构为钢板卷制成的筒体,筒体两端焊有固定冷却管,冷却水管胀接或焊接在管板上。为提高冷却水在管内的流速,在冷凝器的端盖上设计有隔板,使冷却水在壳体内多流程、快流速。
制冷剂蒸气从冷凝器壳体上部进入,与冷却水管中的冷却水进行热交换,并在冷却水管表面凝结为液体后,汇集到冷凝器壳底部。
壳管式冷凝器的冷却水进、出口设在同一端盖上,来自冷却塔的低温冷却水从下部管道流入,从上部管道流出,使冷却水与制冷剂进行充分地热交换。端盖的顶部设有排气旋塞,下部设有放水旋塞。上部的排气旋塞是在充水时用来排除冷却水管内的空气的,下部的放水旋塞用来在冷凝器停止使用时,将残留在冷却水管内的水放干净,以防止冷却水管冻裂或被腐蚀。
壳管式冷凝器的工作参数为:冷却氟利昂制冷剂时,冷却水流速为1.8~3.0m/s;冷却水温升一般为4~6℃,平均传热温差为7℃,传热系数为930一1593W/ (㎡·℃)。
