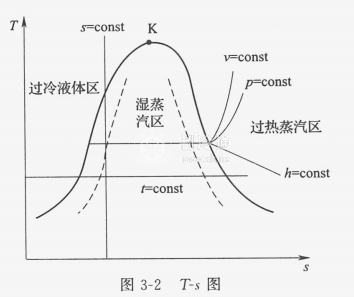

单级蒸汽压缩制冷循环的T-s图即温熵图，如图3-2所示。它以温度为纵坐标，以比熵为横坐标。
与lgp-h图相同，T-s图上也表示出临界点K、饱和液体线A和饱和蒸汽线B，这两条曲线也将图分成三个区域。图中画出了六种等参数线簇:
(1)等温线 与横坐标平行的细实线。
(2)等熵线 与纵坐标平行的细实线。
(3)等压线 在湿蒸汽区与等温线重合;在过热蒸汽区为左下至右上的曲线，图上以细实线绘出;在过冷液体区，等压线密集于饱和液体线附近，可近似地以饱和液体线代替。
(4)等焓线 为左上至右下的曲线，在过热蒸汽区较平坦，图上以细实线绘出。
(5)等溶线 仅在过热蒸汽区标出，为左下至右上的曲线，斜率较大，图上以虚线绘出。
(6)等干度线 仅存在于湿蒸汽区，图上以虚线绘出。
