分解制冷压缩机的部件时,要记下各零件的编一号、位置和方向,以免错装零件。
1.分解排气阀组和阀板组
(1)分解排气阀组拆下开口销和联接螺栓,取下排气阀的内阀座,再拆下阀盖与外阀座的联接螺栓,使排气阀片和气阀弹簧与外阀座分开,并将密封面向下放在布上,以免碰伤。
(2)分解阀板组(指小型压缩机)小型压缩机的吸、排气阀片都组装在阀板上。对干排气阀片,先拆下锁紧铅丝,拧下压板上的两个螺钉,再取下压板、升程限制盖、排气阀片弹簧、排气阀片。对于吸气阀片,先拆下升程限制螺钉的螺母和弹簧垫圈,取下升程限制螺钉时,吸气阀片即可随之退出。
2.拆御活塞环
拆卸活塞环的方法有以下三种:
1)用两块布条套在活塞环搭口的两端,两手拿住布条轻轻地向外扩张即可把环取出。注意不能用力过猛,以免损坏活塞环。

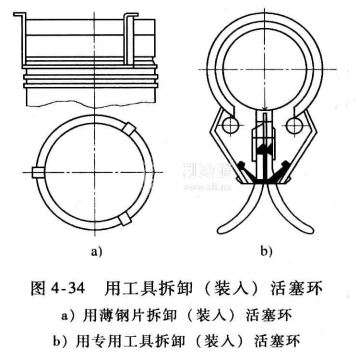

2)用几根0.75~1mm厚的薄钢片,轻轻插入环与槽中间,使活塞环均匀地扩张,然后使之顺着钢片滑出,如图4-34a所示。
3)用专用工具拆卸活塞环,如图4-34b所示。
3.拆卸活塞销

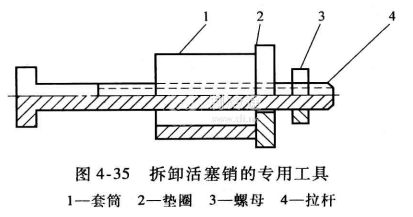

先用尖嘴钳把活塞销座孔内的挡圈拆下,若活塞销不紧,可用木槌或用铜棒轻击,将活塞销敲出。若难以拆卸,可将活塞和连杆小头一起浸在80~100℃的油中浸几分钟,使活塞膨胀,然后用木棒将活塞销从座孔内推出,也可用专用工具—拉力器拉出,如图4-35所示。
4.分解气杠套卸件
气缸套上的油缸拉杆式卸载机构包括弹性圈、垫环、转动环、开口销、弹簧和顶杆。拆卸时应按上述顺序进行。拆卸前应检查顶杆的高度是否相同,高低不平会导致吸气阀片关闭不严,压缩机漏气。
5.拆卸主抽承
用螺旋式工具将主轴承从轴承座上拉出(或用压床压出),取下定位圆销。注意不要碰伤轴承座孔。
