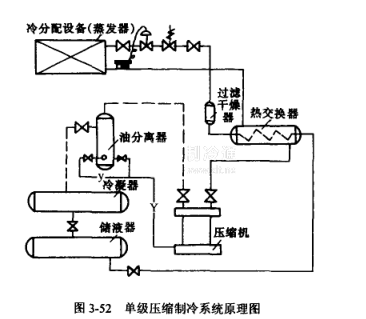

在蒸发温度较高的冷库中，采用单级压缩制冷系统就可达到要求。图3-52为单级压缩制冷系统原理图。压缩机排出的过热蒸气首先被油分离器分离，然后进入冷凝器，冷凝下来的液体流入储液器，由储液器引出的氟利昂液体在热交换器中和低压低温气体换热而被过冷，再通过过滤干燥器除去杂质和水分，经电磁阀、热力膨胀阀节流降压，进入冷分配设备吸热蒸发，对库房降温。吸热蒸发形成的蒸汽再流经热交换器被盘管中的高压液体加热，形成一定的过热度后被压缩机吸入。
被油分离器分离下来的油，经浮球阀自动控制或通过手动阀放回压缩机曲轴箱。干燥过滤器也可设在储液器和热交换器之间的液体管道上。对于小型制冷装置，为减少制冷剂充注量，也可用冷凝储液器代替冷凝器和储液器。系统中的电磁阀在停压缩机后用以切断向冷分配设备的供液，以防止制冷剂液体流入蒸发器等低压系统，避免压缩机启动时发生液击。在小型制冷装置中，为简化系统，也有将供液管与回气管捆在一起的情况，同样能起到热交换器的作用。
