下面以某冻结物冷藏间的光滑顶排管为例，完成顶排管的制作与安装任务。该顶排管为双层光滑排管，冷却面积为136.5m²，采用焊条电弧焊焊接，U形弯头采用冲压成形弯头，焊接前应进行管内外除锈。顶排管组装完成后，其表而应用铁红环氧底漆涂刷两遍。
识读顶排管的制作与安装图

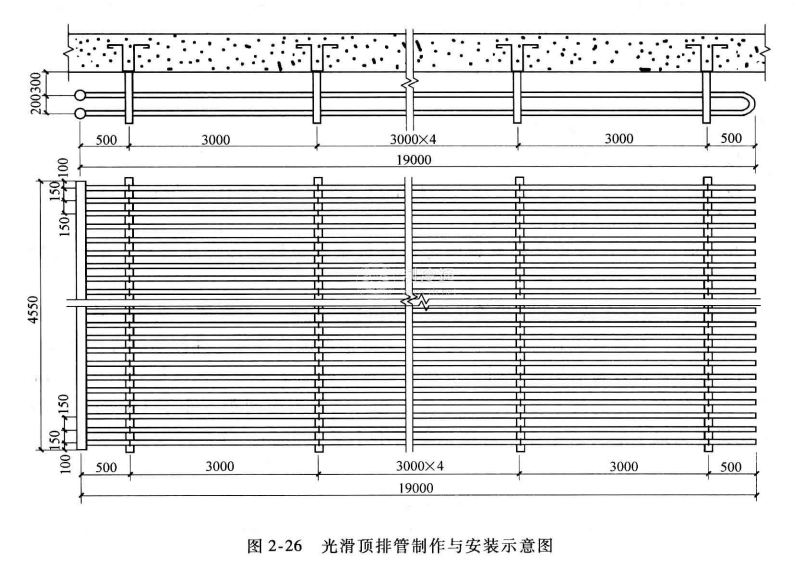

某冻结物冷藏间的光滑顶排管制作与安装如图2-26所示。
吊装排管
排管的吊装步骤和安装要求如下。
1)按设计要求，事先在顶面楼板上预埋置吊点和吊装螺栓。
2)按图样规定装好各排管的角钢支架和吊点支架，并在排管底部利用槽钢或工字钢再做一吊装托架，以防吊装时排管变形。
3)起吊前，根据排管长度和重量确定吊点数量和位置，预先将楼板上的预埋螺栓校正好。
4)吊装时，用绞车或铲车将排管送至安装位置，应由一人指挥，动作一致，以保证整组排管水平上升。当排管上升至预定位置时，上好预埋螺栓螺母，并拧紧螺母使预埋螺栓伸出螺母四个螺距。在拧紧吊架螺栓时，可在吊架螺栓处加垫垫圈来调整排管的水平和坡度。
排管的安装有一定的技术要求，墙排管中心与墙壁表面间距不小于150mm，顶排管中心(多层排管为最上层管子中心)与库顶距离不小于300mm。
