两面板间的隔热芯材一般采用隔热性能优良的硬质聚氨酯泡沫塑料或聚苯乙烯塑料，多为聚氨酯泡沫塑料，其绝热性能好，具有良好的耐热性、耐寒性和耐湿性。材料的各个性能参数相互关联、相互影响，最重要的两个性能指标为容重与导热系数。
(1)容重是隔热板隔热材料的重要性能指标之一。它对材料的导热系数、机械强度及原料的消耗量都产生直接的影响。就机械性能而言，隔热材料的容重越大、机械强度越高，其承重能力也就越强，但导热系数就越高，原材料的消耗最也越大；容重过小，则机械强度下降，导热系数也一定变小，就导热系数而言，较为理想的容重为30-50 kg/㎡，目前，从我国大部分厂家的产品性能看，容重取40-50 kg/m，较为适宜。
(2)当容重为30-50 kg/㎡时，聚氮陌隔热材料的导热系数λ值最小，但由于隔热材料的使用温度、使用年限、闭孔率、吸水率等都对λ值有重要的影响，板件导热系数的实际使用位应取0.02-0.028 W/(m·K)较为合理。

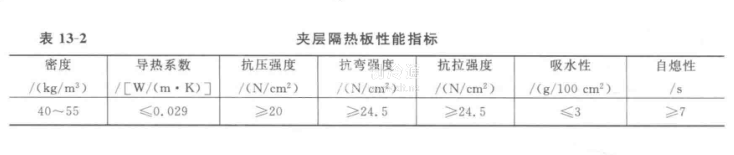

室内型预制板由内、外面板和硬质聚氮醋泡沫塑料隔热芯材组成时，夹层隔热板芯材性能应符合表13-2的要求，夹层板应平整(平面度<0. 002)、尺寸应准确(允许偏差±1 mm)，隔热层与内、外面板黏结应均匀牢固且不应有穿透性的空洞和局部离泡现象。地坪隔热层应选用密度较大、能承重的硬质泡沫期料芯材，隔热材料的密度可以用到55 kg/㎡。
室外型预制板隔热芯材的技术要求同室内型。但对面板的材质、机械强度、耐腐蚀性能要求较高。所以比一般大中型装配式冷库的预制板的面板材料厚度要厚些，面板的防腐蚀涂层考虑得比较周到，通常对镀锌钢板进行磷化处理，再进行涂塑处理。如果面板使用铝合金板。则先进行电化处理，再涂漆防腐蚀。为了增加预制板的抗弯强度，面板大都滚压成波纹形。
在夹心板设计中，最重要的是面材与芯材之间的连接，钻结力必须和芯材本身能共同承受同样的剪切荷载。夹心板抵抗破裂的能力也应该很高，并且具有足以防止面层扭曲的抗拉强度。
