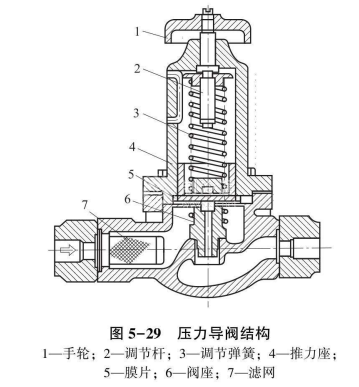

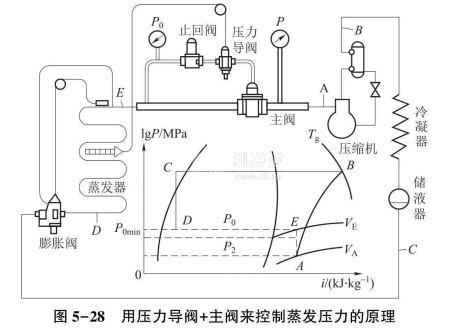

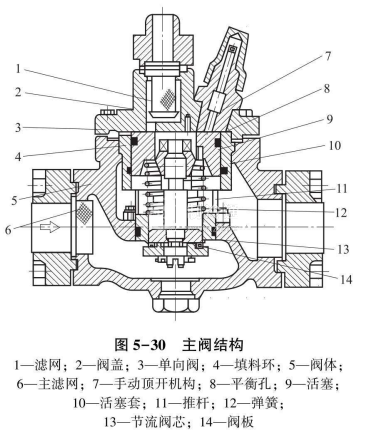

图5-28所示为用“压力导阀+主阀”的形式来控制蒸发压力的原理。压力导阀(又称恒压阀)的结构如图5-29所示，主阀的结构如图5-30所示。
它们的动作原理:蒸发器冷剂蒸气通过导阀的进口作用到膜片的下部，克服弹簧的压力，把导阀口开启，使冷剂蒸气进入主阀的进口，推开单向阀，到达主阀活塞的上腔室，推动活塞下移，使主阀处于一定的开度，此时的蒸发压力处于给定值。若蒸发压力上升，则导阀膜片下部受到的压力增大，导阀口开启度增大，从而使主阀活塞上腔室的压力增大，活塞下移，主阀口相应开大，使冷剂流出量增多，让蒸发压力下降并恢复到给定值。反之，当蒸发压力下降时，导阀口关小，主阀活塞上腔室压力减小，活塞上移，主阀口关小，让蒸发压力回升到给定值。当蒸发压力低于压力导阀弹簧给定的压力值时，导阀口关闭，主阀活塞上腔室的制冷剂通过活塞上的平衡孔泄出，活塞在弹簧力作用下关闭主阀口。

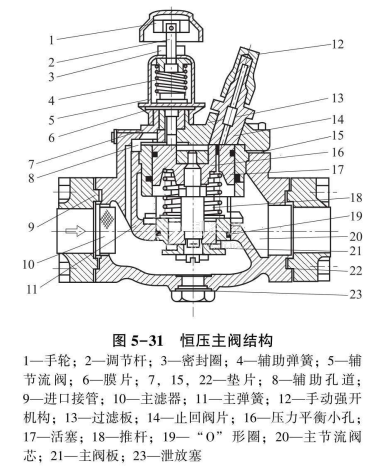

图5-31所示为由压力导阀和主阀组成一体的恒压主阀。它的作用与“压力导阀+主阀”基本相同，唯一不同之处是引入恒压主阀的蒸发压力是从阀进口端的辅助孔道进入，不需要另行安装压力引入管。
从调节特性来分析，用“压力导阀十主阀”(或恒压主阀)形式控制蒸发压力的调节阀属于比例作用类型，即阀的开度与蒸发压力的变化成比例。同时在调节过程中存在静态偏差，但因为导阀和主阀的灵敏度较高，所以静态偏差较小，基本卜能维持蒸发压力的恒定。
“压力导阀+主阀”的调整方法是:调整前，先在压力导阀进口端装一压力表，并以比库温低5℃~10℃来决定蒸发温度，其相应的饱和压力即为压力给定值，调整时，把导阀的弹簧旋至最松位置，让制冷装置进入正常运行，此时导阀口和主阀都处于全开位置。随着制冷装置的运行，库温下降，蒸发压力也相应下降。当库温降到规定温度值时，转动导阀调杆，调整弹簧的压力，使进口端的压力值达到给定值，然后让制冷装置继续运行一段时间。看其压力值是否稳定在给定值上，若有偏差，再稍作调整，直到满足要求为止。国内有压力导阀、主阀及恒压主阀等产品系列，它们的代号分别为HF, ZF和HZF。
