直接作用式电磁阀
图5-20(a)所示为一种直接作用式电磁阀结构图。它的工作原理是:当接通电源时，线圈通电产生磁场，芯铁被磁力吸起，阀口被打开，流入端与流出端相通;当线圈电源被切断时，磁力消失，芯铁在弹簧力和自重的作用下关闭阀门。
直接式电磁阀结构简单，应用广泛，但只适用于管路通径较小或压力不太大的场合。它在系统中的安装如图5-20(b)所示。
2)间接作用式电磁阀

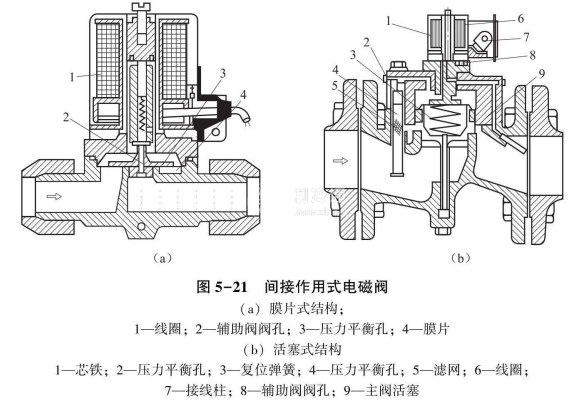

图5-21所示为两种间接作用式电磁阀的结构图，如图5-21 (a)所示的主阀为膜片式结构，它适用淡水或海水介质。如图5-21(b)所示的主阀为活塞式结构，它的工作原理是:当线圈接通电源时，产生磁场，吸起芯铁，辅助阀阀孔被打开，使活塞上部空间与阀后相通，此空间内的压力迅速下降至阀后压力，由于阀后压力低于阀前压力，故在活塞上下形成了一个压力差，从而使活塞向上移动，阀门被打开;当线圈电源被切断时，磁力消失，芯铁在弹簧力和自重的作用下，下落关闭辅助阀阀孔，此时阀前介质通过活塞上的平衡小孔进入活塞上部空间，使上部空间压力等于阀前压力，活塞在弹簧力和白重的作用下，下移关闭阀门。
二次开启式电磁阀的优点:电磁阀线圈仅仅操纵尺寸及重量很小的芯铁，由于辅助阀阀孔打开，利用管道中液(或气)体介质的压力作自我放大，形成压差，推动活塞打开阀门，因此不论电磁阀的通径大小如何，其电磁头包括线圈均可做成一个通用尺寸，因而减轻了重量尺寸，并便于系列化生产。
二次开启式电磁阀除了采用活塞结构外，还有其他多种型式。
电磁阀的选用，一般依据管路尺寸的大小来配置接管尺寸与它相同的电磁阀，另外要选用适合于该装置中介质的阀体材料。
安装电磁阀应注意:
(1)电磁阀应垂直安装在水下管道上，介质流动方向应与电磁阀外壳箭头方向一致。
(2)阀前应安装过滤器，以防止产生孔道堵塞。
(3)阀所在位置应是振动较小的地方。
(4)电源电压应与电磁阀铭牌上规定的使用电压相等。
(5)使用压力应小于电磁阀所规定的许用压力。
