该继电器的高低压气箱各有一个接口，分别通过接管与制冷压缩机的吸气腔和排气腔连接，两气箱接收到异常压力信号后产生位移，通过顶杆直接与弹簧的弹力联合作用，使杠杆分别推动各自的微动开关，切断压缩机电源，保护性停机。

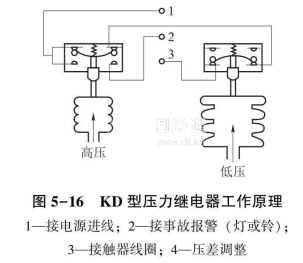

具体工作过程如图5-16所示，当吸气腔内的压力低于低压继电器的保护调定值时，低压微动开关弹簧的弹力大于气箱传动杆的顶力，将传动杆向气箱方向推进,碟形簧片因中间受到向下的压力而变形，四周向上翘起,使微动开关的下部两个触点分离，从而切断压缩机电机电源而停机，同时接通报警器电源报警。
当低压端压力回升到高于调定值后，自动接通压缩机电机的工作电源，同时解除报警。当排气腔内的压力大于高压继电器的保护调定值时，气箱顶力大于高压微动开关弹簧的弹力，将传动杆向碟形簧片方向推进，碟形簧片因中间受到向上的压力变形，四周向下弯曲，使微动开关的上部两个触点分离，从而切断压缩机电机电源而停机，同时接通报警器电源报警。当高压端压力回降到低于调定值后,又自动接通压缩机电机的工作电源，同时解除报警。
