冷凝器冷却水系统,根据建厂地区的水源条件,可以有以下三种供水方式。
1.一次用水
在水源充足、水温适宜的地区,应优先考虑采用直流供水系统.即一次用水系统,这种系统比较简单,除水泵站以外,无须其他构筑物,用完以后直接排人下水道,或者结合农田排灌系统综合利用。
2.循环用水
在水源不足的地区采用循环用水系统,只需少量的补给水。当采用淋浇式冷凝器、蒸发式冷凝器循环用水时,无须另设冷却构筑物。当采用壳管式冷凝器时,则需设冷却水塔、水池,有时还要增加二级循环泵站。

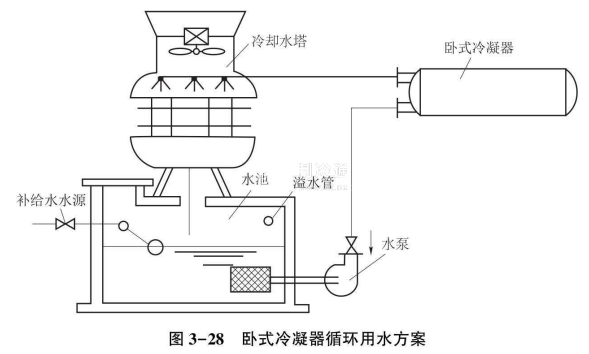

(1)卧式壳管式冷凝器循环用水方案。图3-28所示为卧式冷凝器循环用水方案。采用此方案时,必须注意冷却水在冷凝器中的温升应与冷却塔的降温能力相适应。一般情况下冷却塔的降温能力为2℃~3℃,因此决定冷却水在冷凝器内的温升时,只能采用与之相适应的温度。

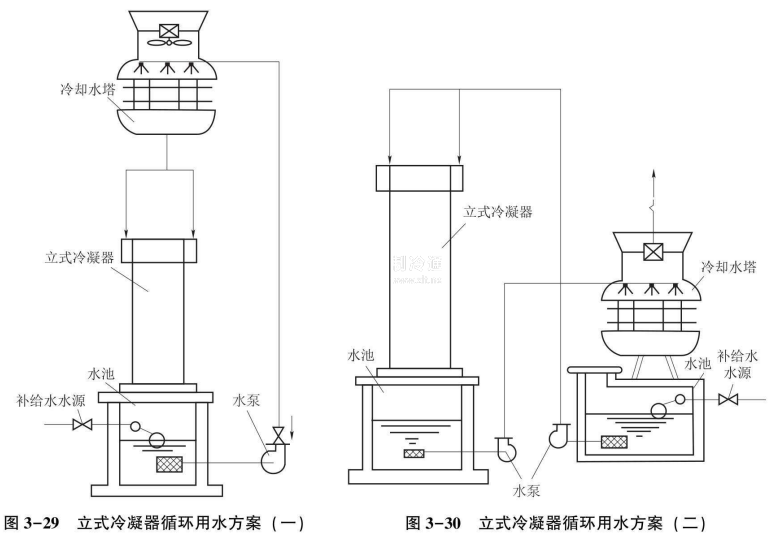

(2)立式冷凝器循环用水方案。如图3-29所示,将冷却塔布置在高于立式冷凝器的地方,只需一个水池、一级循环泵,即可实现循环用水。现代冷却塔用玻璃钢作外壳,用塑料或铝板作填料,比较轻巧,故可架设在机房屋顶上。
如图3-30所示的方案需要两个水池,或者将一座较大的水池分隔为二,需要二级循环水泵,比前者复杂得多。而且设在低处的冷却塔其效果不如设在屋顶上好,两级水泵的流量也难以平衡,补给水消耗量大。

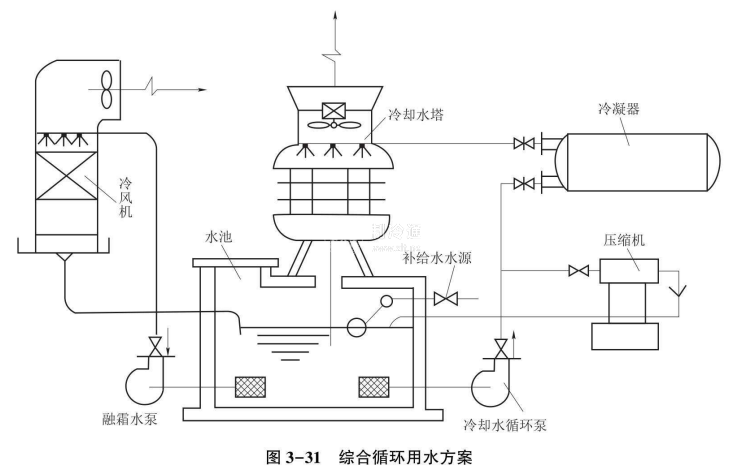

(3)冷凝器冷却水、压缩机气缸套冷却水及融霜用水综合循环用水方案。图3-31所示为系统示意图,这个方案的耗水量较少。
3.排污法用水

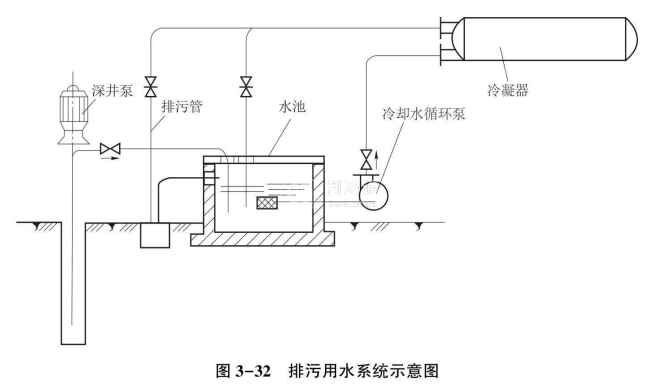

以温度较低的深井水作为补给水,与部分温度较高的冷却水网水混合,作为冷凝器冷却水,习惯上称为排污法用水。图3-32所示为排污法用水系统示意图,从排污管排放的水债等于补给深井水水量,循环泵的流量等于计算的冷却水量。
值得注意的是,有些地区的深井水中游离铁(Fe)的含量较高,深井水一经曝气,游离铁即与空气中的氧化合成氧化铁,生成一种黄褐色的沉淀物,给整个系统的清洗工作带来很大麻烦。采用排污法系统时,应根据深井水水质分析报告慎重考虑。送入卧式冷凝器的深井水如果由地下水深井泵直接供给,则游离铁对卧式冷凝器的污染是很轻微的。
