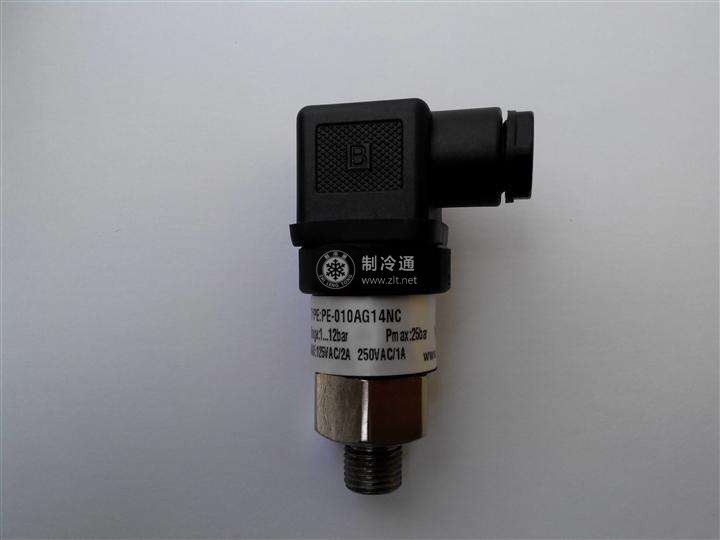

KD型压力继电器的工作原理分为高低压两部分。
(1)低压部分工作原理。当气箱内的吸气压力低于低压控制器的设定值时，弹簧的张力大于气箱的顶力，将传动杆向气箱的方向推，传动杆脱开低压微动开关的按钮，按钮在内部的弹力作用下弹出，使微动开关的触头分离而切断电源。而当压缩机的吸气压力回升至高于它的设定值时，气箱中的吸气压力所产生的顶力矩大于低压弹簧的张力，将传动杆反方向推动并将微动开关的按钮揿下，使微动开关的触头闭合，电源又接通。
(2)高压部分工作原理。当气箱内的排气压力高于高压控制器的设定位时，弹簧的张力小于气箱的顶力，气箱推动传动杆将徽动开关的按钮下揿，使开关内的触头分离，切断电睐。而当压缩机的排气压力下降到设定值以下时，弹簧力大于气箱顶力，传动杆反向移动而脱离微动开关的按钮，开关触头闭合，电源又接通。
KD型压力继电器高、低压力控制器的压力调节可通过旋转各自的压力调节盘进行调整，顺时针转动为压紧弹簧，逆时针转动为放松弹簧。
KD型的压差调节盘是调节高、低压力控制器的各自差动值的。当顺时针旋转调节盘时，弹簧受到压缩差动值增加，反之，则减少。
