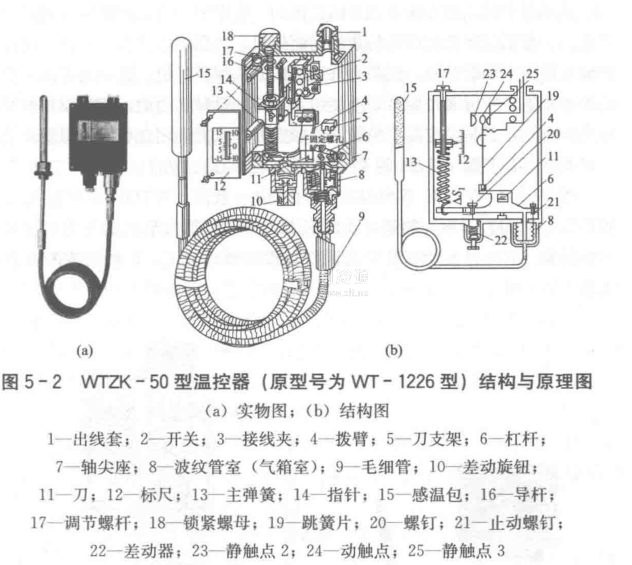

中小型冷库制冷系统中使用的压力式温度控制器常用的有WTZK系列和WTQK系列。图5一2为WTZK系列温度控制器的外形和内部结构。它主要由感温包、毛细管、波纹管室(气箱室)、主弹簧、差动器、杠杆、拨臂、动、静触点等部件组成。其中，感温包、毛细管和波纹管室构成感温机构。在密封的感温机构中充有R12，R22或R40(氯甲烷)工质，作为感温剂。
WTZK一50型温控器的工作原理是：感温包和波纹管室中的感温剂感受到被测介质的温度变化后，感温剂的饱和压力作用于波纹管室，此时波纹管室产生的顶力矩与主弹簧产生的弹性力矩的差值也发生变化，杠杆便在该力矩差值的推动下转动，当转动一定角度后，杠杆将遇到差动器中幅差弹簧的作用，因此杠杆在转动时，波纹管室所产生的顶力矩，不仅要克服主弹簧的反向力矩，而且还要克服幅差弹簧的反向力矩。当杠杆继续转动达到一定角度时，拨臂才能拨动动触点，使其迅速动作。
主弹簧也称定值弹簧，它的拉力大小的调节就是设定所需温度的下限值，即设定的停机温度值。其调节方法是用螺丝刀调节调节螺杆，其数值可从指针所指标尺的数值上看出来。
差动器中的幅差弹簧是调节回差值的。所谓回差值.就是当被侧的制冷装置因工作温度降低到所需的数值后而停机，当温度上升后，不是一超过设定温度值的下限就开机，而是允许温度回升几度再开机，这一允许回升值就称为回差值，它可通过旋转差动旋钮来调节。更贴切地说，调节幅差弹簧的压力的大小，就是设定温度控制器从触点断开状态到闭合状态的温度差值。
