内藏式冷藏集装箱的制冷系统

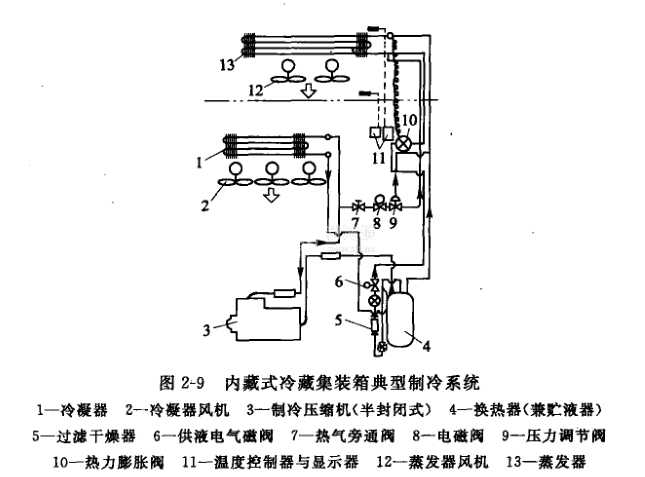

图2-9所示为常用冷藏集装箱的制冷系统图。为了适应箱内温度调节，系统中增设了热气旁通阀7和电磁阀8及回气压力调节阀9，它的作用是调节蒸发温度，防止箱内温度过低。系统中还设有高低压及油压控制器和送回风温度控制、记录等仪表。系统采用电热融霜，它由空气冷却器的压差控制器输入信号，接通电热器，使空气冷却器温度升高，霜层融化。当温度升到15℃时温控器切断电热器的电源，融霜停止。在融箱时蒸发器的风扇不工作，融霜结束后，制冷系统自动转入运行。
