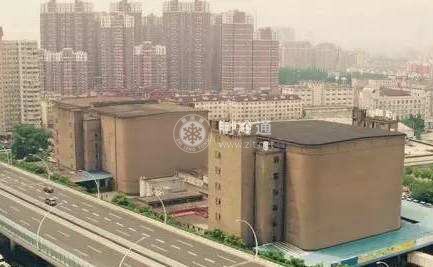

这是一个已经投产的实际冷库工程项目，它在参考欧美冷链物流冷库设计模式基础上，按我国的国情进行设计的冷库。它是一座五层的普通存储冷藏库，其中下面四层是冻结物冷藏间(库温- 20℃±2℃)，第五层是冷却物冷藏间(库温是0~3℃);每层库内面积1560m²，每天按10%的进货量计算，首层制冷负荷为135kW;二、三、四层负荷为102kW;五层负荷为156k W。其中三层采用蒸发排管，其余则采用冷风机作为蒸发器。需要的低温负荷为(-28℃/35℃) 441kW;中温负荷为(-8℃/35℃) 156kW。
根据上述的冷库负荷，采用氨制冷系统，选择的是两台低温压缩机(其中一台还兼顾中温系统，这种压缩机在国外被称为Swing，即压缩机按低温选择，但是电机按中温工况配置)和一台中温压缩机。两台低温压缩机其中一台为RWK40(在-28℃/35℃工况下制冷量为369. 3kW，-8℃时的补气负荷为50.2kW);另一台为RWK20在-28℃ /35℃工况下制冷量为182kW，-8℃时的补气负荷为0kW(注:在-6.7℃时的补气负荷为29kW );中温压缩机是RWK20(在-10℃ /35℃工况下制冷量为345kW )。
冷风机采用的是国产品牌:中温冷库采用三台GFL-700(蒸发面积700m²，片距10~8mm，变片距，管容积215L，风机电机4台/台，2kW/台);低温冷库每层三台GFD-700(蒸发面积700m²，片距14~12~10mm，变片距，管容积255L，风机电机4台/台，2kW/台);蒸发排管是现场制作，尺寸为21000x4480mm，十组，每组管容积650L。每层都是一间库。以下需要对这种形式设计进行一些基本计算(这里举例计算是与国内计算有差别的方法):
1)确定中温低压循环桶兼经济器的计算负荷，正常控制液面设置，波动液面容积，报警液位设置，制冷剂泵的选择，供液控制阀组的选择，给低温低压循环桶供液的管径选择。
2)确定低温低压循环桶的计算负荷以及供液量，正常控制液面设置，波动液面容积，报苦液位设置，制冷剂泵的选择，供液控制阀组的选择。
3)在螺杆压缩机补气口的阀组选择与计算。
4)蒸发器的相关管道阀门的连接以及融霜排液。
5)阀站的建立与布置。
