集中式空调系统的风口分类与选择

   2020-04-23 和平2565
核心提示:散流器。适用:吊顶送风。根据顶棚形状和定型产品样本建议的流程、间距,面积不超过1:1.5。盘式;平送;送吸式;上送上回;直片式;下送或平送;流线型;下送。

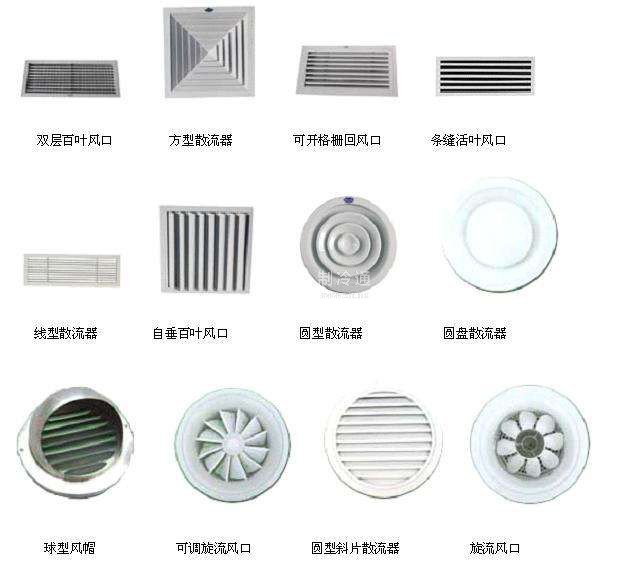

风口类型

百叶风口。单层:百叶调角度,一般空调双层:对开叶片调风量,两层百叶调角度,高精度空调三层:对开叶片调风量,两层百叶调角度,高精度空调。适用:侧送,有导向功能。上侧送ADPI好的范围小,不适于VAV。

散流器。适用:吊顶送风。根据顶棚形状和定型产品样本建议的流程、间距,面积不超过1:1.5。盘式;平送;送吸式;上送上回;直片式;下送或平送;流线型;下送。

条缝散流器,适合VAV;灯具条缝送风散流器,适合VAV;对于条缝格栅风口,适用一般空调,例如内区吊顶、周边吊顶、窗台、地板、上侧送。

旋流风口,适用于下送风。

格栅风口,垂直送风、侧送、上送,适于一般空调工程。

孔板。送风速度3m/s以上,全面孔板,送风温差)3,出现平行流,适于超净:小风速、小温差,出现不稳定流,衰减好,适于温、速精度高,用法有全面或局部

回风口、金属网格、栅、百叶

回风形式搭配

下回:工作区在回流区,衰减好,可利用走廊回风,用于办公室、居住建筑

上回:适于主要热源在上部,如照明或回风道不好布置的场合,可利用吊顶。单侧:百叶风口上下盛,风机盘管,条缝风口;异侧:条缝风口、条缝散流器、风机盘管:送吸散流器。

回风口和回风形式

回风口。汇流,位置、形状影响不大。不应布置在射流区,防止短路。有集中负荷处,要尽童把回风口放在负荷处。

回风形式:走廊回风、吊顶回风、管道回风。
