按照送、回风口布置位置和形式的不同,气流组织形式大致可归纳为以下5种:
侧送侧回。侧送风口布置在房间的侧墙上部,空气横向送出,气流基本吹到对面墙上后转折下落,以较低速度流过工作区,再由布置在侧墙下部的回风口排出。根据房间跨度大小,可以布置成单侧送、单侧回和双侧送、双侧回。常用百页风口。其特点:速度场和温度场都趋于均匀和稳定,因此能保证工作区气流速度和温度的均匀性,但噪声限制了射流速度;工作区处于回流区,因而排风制冷温度等于室内工作区温度;射流可贴附吊顶以便延长射流距离(风口与吊顶距离、风口射流速度、风口射流出口角度):由于侧送侧回的射流射程比较长,射流来得及充分衰减,故可加大送风温差:适用跨度有限、高度不太低的空间,如客房、办公室、小跨度中庭以及工业建筑。

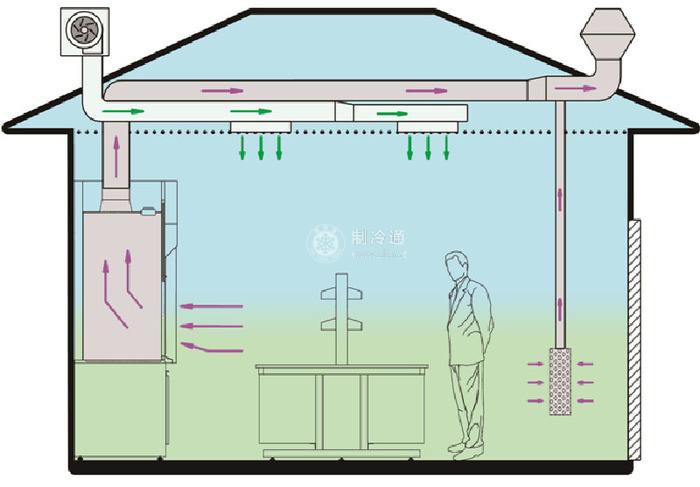

上送下回。孔板送风和散流器送风是常见的上送下回形式。其特点:孔板送风和密布散流器送风,可以形成平行流流型、涡流少、断面速度场均匀的气流:对于温湿度要求精度高的房间,特别是洁净度要求很高的房间,是理想的气流组织形式。这种形式的排风温度也接近室内工作区平均温度。上送下回的孔板送风特点:通常采用下回风:温度场和速度场均匀:送风量大(20~150次小时),运行费高;要求吊顶空间作送风静压箱,适用于高精度空调或净化空调。上送下回的散流器吊顶送风特点:工作区为回流区,回风可下可上;散流器的类型决定了工作区的特性:适用于大跨度、低层高空间,如购物中心、大型办公室、展馆等;常用风口:方、圆形散流器(贴附型、非贴附型)、条缝散流器;要求吊顶空间。
中送上下回。对高大空间来说,空调的送风量往往很大,房间上部和下部的温差也比较大,可采用中部送风,上下回风或下回(不管上部空间)。例如高大中庭、高大厂房、高大房间等采用中部送风,下部和上部同时排风,形成两个气流区,保证下部工作区达到空调设计要求,而上部气流区负担排走非空调区的余热量。显然,下部气流区的气流组织就是侧送侧回。
下送上回或下回。对于室内余热量大,特别是热源又靠近顶栩的场合,采用这种气流组织形式是非常合适的。特点:由于下送上回时排风温度大于工作区温度.因而室内平均温度较高,经济性好。但是,下部送风温差不能太大,可采用旋流送风口。
上送上回。这种气流组织形式是将送风口和回风口叠在一起,布置在房间上部。适用场合:对于那些因各种原因不能在房间下部布置风口的场合是相当合适的。注意防止气流短路现象的发生。
