根据机器设备的数量、尺寸和机房及设备间的大小,本着合理,美观的指导思想进行总体布置,其布置形式大致有以下几种:

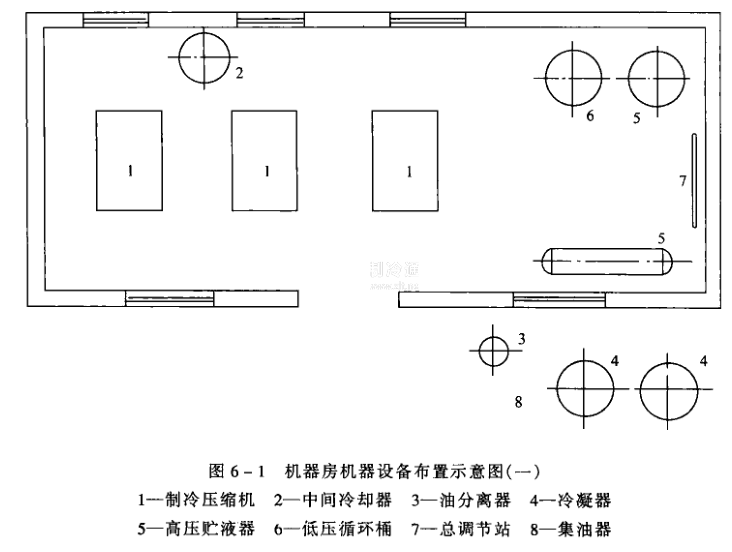

1 、单列式:主要通道在一侧,压缩机在机器间内成直线排列,其他设备则可靠墙布置。这种布置方法较适用于机器设备较少的小型冷库,其特点是:出入机房方便,管道排列整齐 ,也便于操作管理。如图6-1所示。

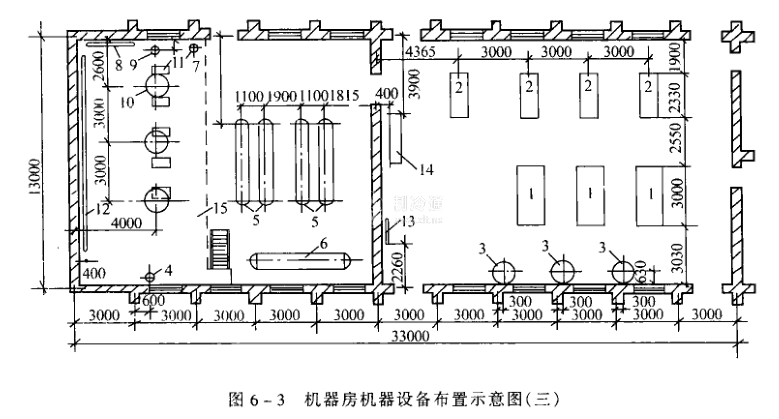

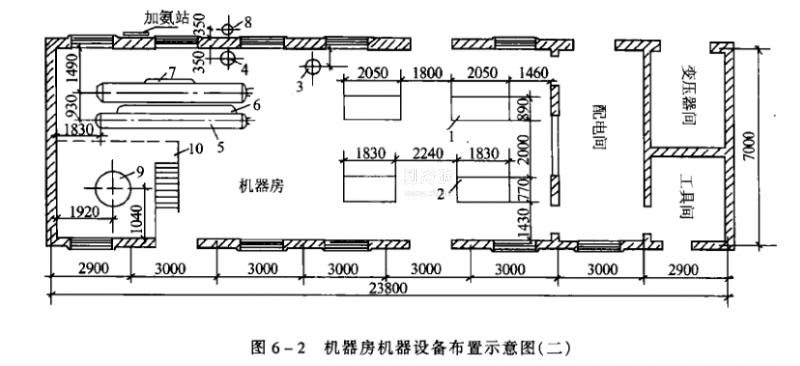

2、双列式:制冷压缩机在机器间内排成双列,双列压缩机之间形成主要通道 ,吸排气管可集中布置在通道上空,其它设备仍可靠墙布置。布置时,两列压缩机可以采用与通道同向布置（如图6-2所示），但一般采用横布置方式（如图6-3所示）。这种布置主要通道在两列制冷压缩机中间，吸排气接管可集中在通道上空，其他设备可靠墙布置。这种布置形式对大中型冷库来说，具有机房面积利用率高，机器排列整齐美观，便于接管，便于操作管理等优点。
