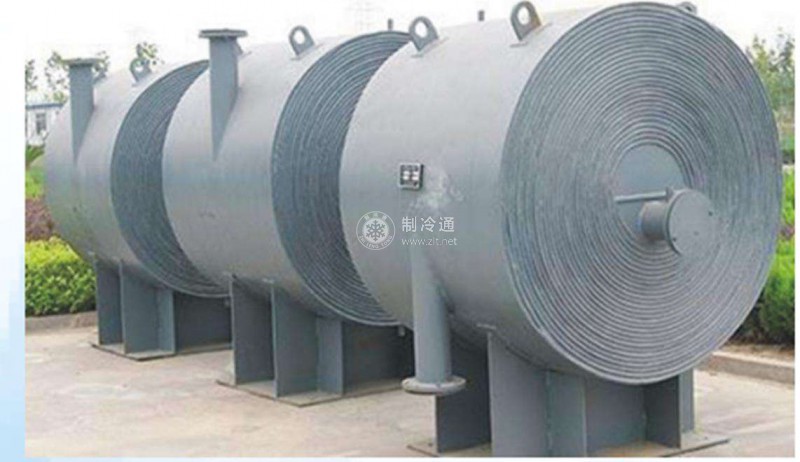

螺旋板式冷凝器是一种高效率的换热器，于20世纪70年代开始在制冷装置中使用。
两张厚为1.5一4mm的钢板上，焊有圆钢支承，支承高度即钢板间距约为5~20mm.以保证一定的流通道和增大螺旋板的刚性，螺旋板由两张平行的钢板在专用的卷板机上卷制而成。
流道始于螺旋板式换热器的中心，终于螺旋板式换热器的外缘，螺旋板的上下两端用封条焊死。
冷却水从螺旋板式冷凝器的外缘端部进入，从中央的上部流出。制冷剂蒸气从螺旋板式冷凝器中央隔板的另一侧上部进入，制冷剂的冷凝液汇集于底部流出。
螺旋板式冷凝器的单位体积传热面积大，传热系数高.冷却水的流速为1~1.3m/s时，传热系数为945一1023W/(㎡·K),
螺旋板式冷凝器的优点:体积小，重量轻，传热系数高，在工作条件相同的情况下，螺旋板式冷凝器的传热系数可比管壳式冷凝器提高50%左右。
螺旋板式冷凝器的缺点:承受压力有限，制造较复杂，冷却水的阻力大而且内部不易清洗，对冷却水的水质要求比较高。
