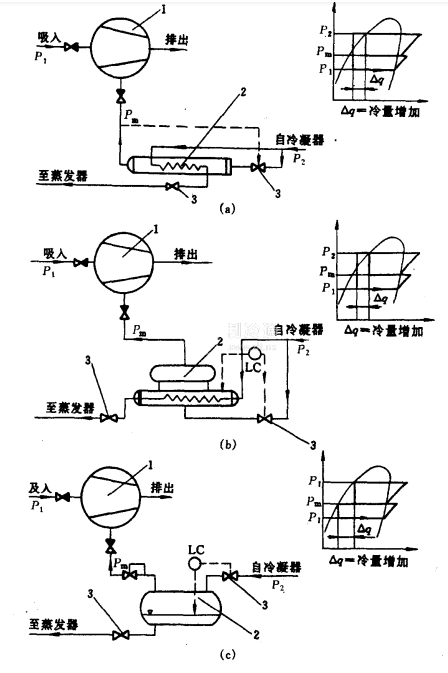

螺杆式压缩机的特点之一是在气缸的适当位置开设补气孔口,与经济器相连 ,组成带经济器的制冷循环,用于低温的制冷系统中。经济器的作用使一部分制冷剂液体的蒸发吸热来过冷制冷剂液体,提高制冷量 ,并把产生的蒸气引至压缩机补气口。图表示了带各种形式经济器的系统。图(a)是干式热交换器经济器,图(b)是满液式热交换器经济器,图(c)是蒸发式热交换器经济器。采用带经济器的系统目的是增加制冷量或制热量 ,以及性能系数COP值,尤其在压力比较大的工况,其效果愈加显著。如对于使用R22制冷剂机器,在冷凝温度tk=40℃ ,蒸发温度t0=35℃时,制冷量可增加35% ,而功耗却上升8%左右,COP值则上升23%。
从图(a) 、(b)中可见 , 自冷凝器来的制冷剂液体分成两支流,一支流经节流阀 ,压力降至中间压力Pm ,流入经济器;一支直接流入经济器内盘管。图(a)中,流经节流阀一支的液体流量由中间压力Pm大小调节节流阀开启度来加以控制,流经节流阀后成为低温双相制冷剂在经济器盘管外与盘管内一支高压液体制冷剂进行热交换,成为过热蒸气,直接进入压缩机补气口;图(b)中,流经节流阀一支的液体流量由液位控制器LC 调节节流阀开启度来加以控制,流经节流阀后进入经济器蒸发,冷却流入盘管中的高压液体制冷剂,然后以中间压力为Pm的蒸发性气体进入压缩机补气口。图(a),(b)两系统所实现的为经济器一级节流制冷循环。这种循环使流入蒸发器液体制冷剂的过冷度增加,在蒸器中吸收外界的热量就增加,故热泵的制热量就增加。
