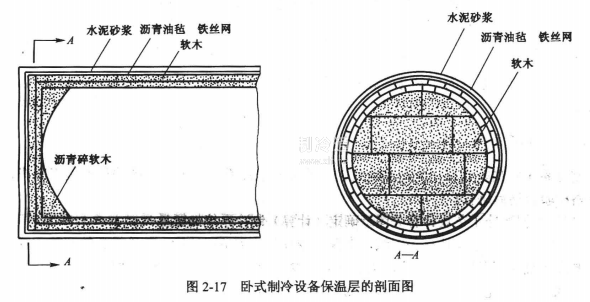

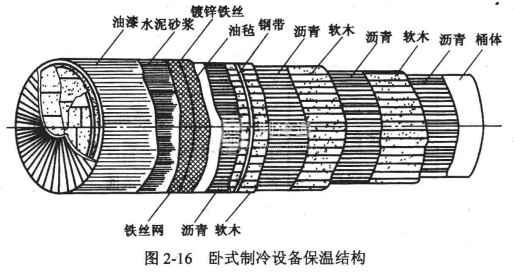

1.制冷设备是卧式还是立式，其保温结构做法相似。卧式制冷设备保温结构如图2-16所示，卧式制冷设备保温层的剖面图，如图2-17所示。
制冷设备底座部位的保温结构如图2-18所示，制冷设备桶体和管道连接处的保温结构如图2-19所示。
2.制冷设备的保温施工方法。刷净设备表面，在干燥的表面上涂热沥青一层，并立即贴上一层浸过热沥青的软木，软木应交错排列与设备紧贴，再涂热沥青一层后再贴上一层浸过热沥青的软木，一直做到要求的厚度为止。然后用镀锌铁丝网或钢带扎紧(设备外径:在300~450mm的，用14号镀锌铁丝:在450~650mm的，用10mm X 0.4mm钢带:在650~900mm的，用12mm X 0.4mm钢带)。每道铁丝捆扎的间距为1m。用热沥青贴油毡，搭接部分不小于50mm。在油毡上裹10mm X 10mm的方格铁丝网，其上缠上镀锌铁丝，间距不大于150mm,然后用1:2.5的水泥砂浆抹面，其厚度为20~25mm，先打底后抹面。
